Um die richtige Software auswählen zu können, müssen Sie zunächst wissen, was Sie genau benötigen und was die jeweiligen Programme bieten. Um die hier aufgeführten Programme einschätzen zu können, sollten Sie auf die folgenden Funktionen achten.

• Unterstützte CNC-Verfahren: In dieser Liste haben wir hauptsächlich Programme aufgenommen, die mehrere CNC-Verfahren unterstützen (zum Beispiel Fräsen, Laserschnitt und Plasmaschnitt) oder die zusätzliche Vorteile bieten, wie eine Simulationsfunktion vor der Fertigung.
• Hohe Funktionalität: Wir haben uns auf Programme konzentriert, die ein breites Spektrum an Funktionen bieten. So ist es möglich, den gesamten Bearbeitungsprozess mit nur einer Software zu steuern, während Qualität und Finish beibehalten werden.
• Dateiformate: Es gibt eine Vielzahl von Dateiformaten, die in CAM-Programmen verwendet werden. Abhängig davon, wie Ihre CAD-Datei erstellt wurde, könnte die Auswahl der nutzbaren Dateitypen eingeschränkt sein. Daher haben wir sichergestellt, dass die hier vorgestellten Programme ein breites Spektrum an importierbaren Formaten abdecken.
• Integrationen: Das Konvertieren von Dateien und das Wechseln zwischen Programmen beim Vorbereiten einer Datei für die Fertigung kann zeitaufwändig sein. Wir haben daher den Fokus auf Programme gelegt, die nahtlos mit anderen Anwendungen interagieren oder mehrere Schritte des Prozesses eigenständig durchführen können.

Da wir nun wissen, worauf wir achten sollten, sehen wir uns doch einmal die Liste an!

Ja, wir beginnen diese Liste mit einer Option, die (je nach Version und beabsichtigter Nutzung) ihren Preis hat, aber geben Sie uns einen kleinen Moment, das zu erklären.

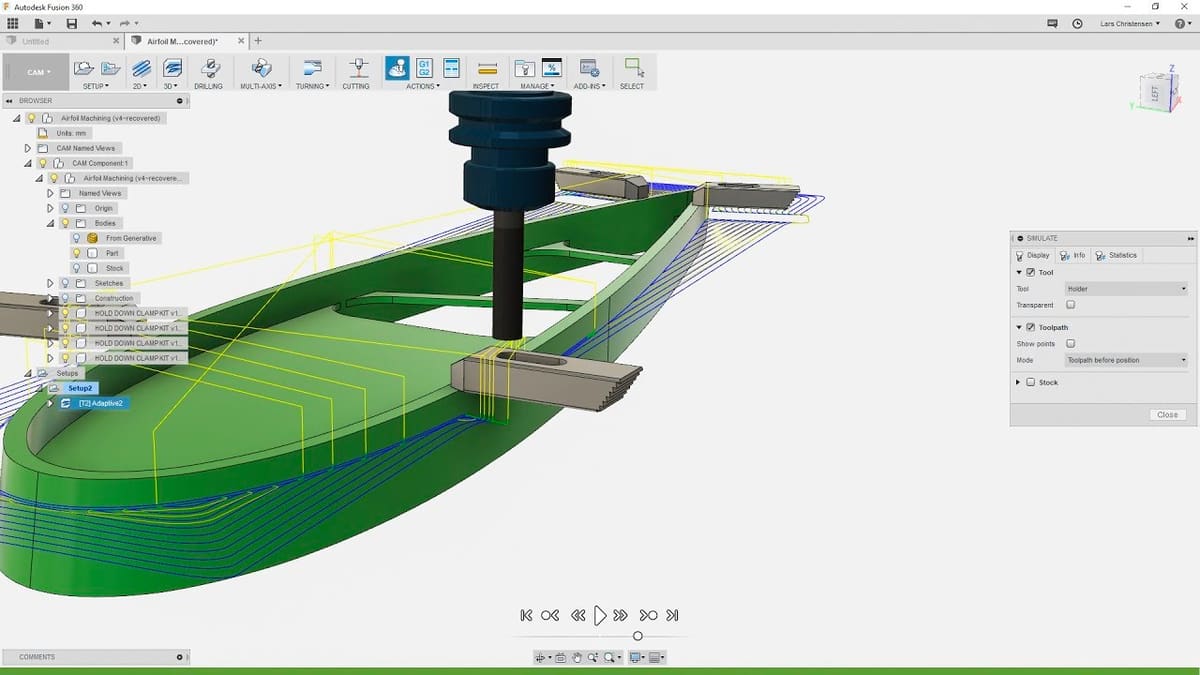

Autodesk Fusion ist eine sehr beliebte Software für die Fertigung, vor allem weil es CAD und CAM nahtlos in einer einheitlichen Umgebung integriert. Für Einsteiger ist sie vielleicht nicht die einfachste Software, aber wenn Sie auf der Suche nach einer robusten Option sind, liegen Sie damit genau richtig.

Fusion ist kostenlos für Studierende, Lehrkräfte und Start-ups und auch für die private Nutzung gibt es eine kostenlose Version. Wirklich gut daran ist, dass die meisten CAM-Funktionen dieser Software auch in allen kostenlosen Versionen verfügbar sind. Die einzigen CAM-Funktionen, die nicht kostenlos zur Verfügung stehen, sind die erweiterte Simulation und das generative Design, einige mehrachsige Bearbeitungsoptionen und bestimmte Werkzeugbibliotheken. Die Werkzeugbibliothek enthält Informationen wie Geometrie, Vorschübe, Geschwindigkeiten und andere Werkzeugparameter, aber die kostenlose Version verfügt dennoch über eine umfangreiche Auswahl. Außerdem können Sie nur eingeschränkt benutzerdefinierte Add-Ins entwickeln.

Die CAM-Software Fusion verfügt über Einstellungen für das Fräsen und das Lasern (also drei- und zweidimensional) mit vollem Funktionsumfang. Sie unterstützt 3MF, STL, DXF und viele andere gängige 3D-Dateitypen. Zu den herausragenden Funktionen gehört das „Adaptive Clearing“, mit dem die Werkzeugwege für einen effizienten Materialabtrag optimiert werden. Diese Funktion verlängert die Werkzeuglebensdauer und erhöht die Bearbeitungseffizienz. Es gibt auch Simulations- und Bestätigungstools, mit denen Sie die Werkzeugwege visualisieren und analysieren können, bevor Sie sie an die Maschine senden. Dadurch können potenzielle Probleme erkannt und die Genauigkeit des Bearbeitungsprozesses sichergestellt werden, um Material- und Zeitverschwendung zu vermeiden.

Der cloudbasierte Ansatz von Fusion erlaubt es Benutzern, von verschiedenen Geräten aus auf ihre Designs und Projekte zuzugreifen, in Echtzeit zusammenzuarbeiten (in der kostenlosen Version für den persönlichen Gebrauch nur eingeschränkt möglich) und Designdaten mit Teammitgliedern zu teilen.

• Entwickler: Autodesk
• Betriebssysteme: Windows, MacOS
• Funktionen:
  • Integrierte CAD- und CAM-Funktionen
  • Add-ons von Drittanbietern
  • Simulation des G-Codes vor der Nachbearbeitung
  • Nachbearbeitung
  • Zahlreiche Werkzeugoptionen
  • Versatz bei der Schnittkompensation
  • Anpassbare Spindelgeschwindigkeit
• Kostenlos: Für berechtigte Studierende, Lehrkräfte und Start-ups; außerdem Version mit eingeschränkten Funktionen für den privaten Gebrauch

Mehr über

Fusion 360

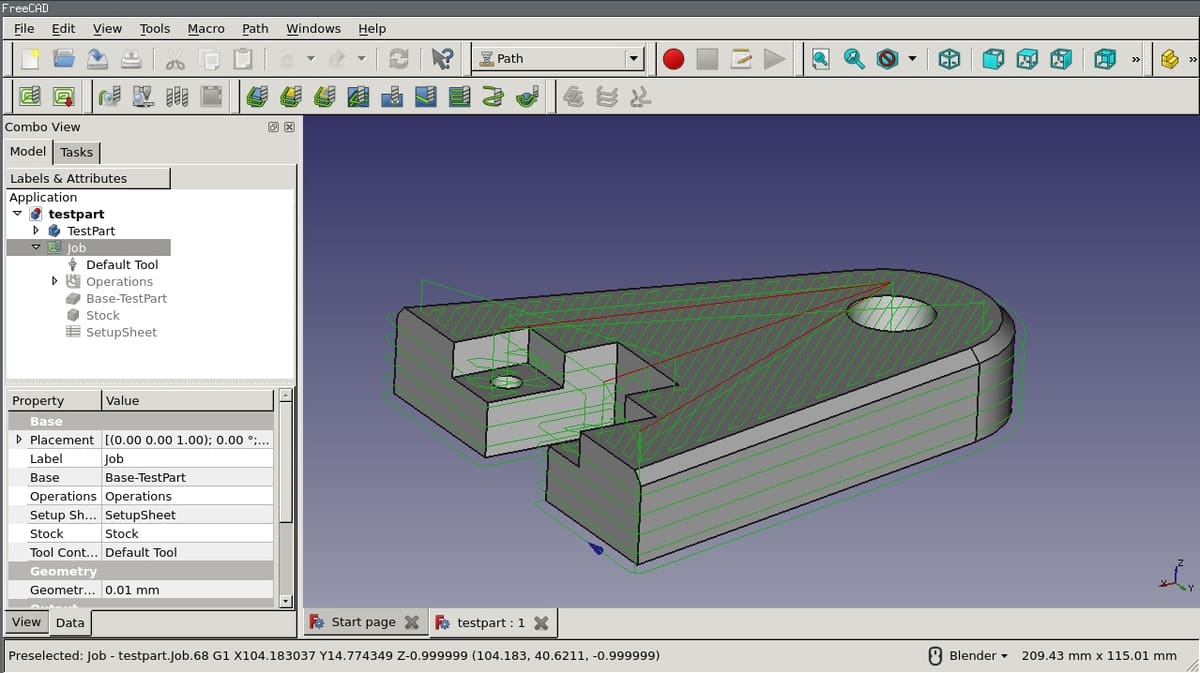

FreeCAD: Wie der Name bereits andeutet, handelt es sich primär um eine CAD-Software, nicht um eine CAM-Software. Trotzdem sind die integrierten CAM-Funktionen durchaus brauchbar.

FreeCAD ist ein Open-Source-3D-Modellierer, der auf parametrischer Modellierung basiert, was Ihnen ermöglicht, technische Designs zu erstellen. Seine Arbeitsweise besteht darin, 2D-Skizzen zu entwerfen, die mithilfe von Operationen in 3D-Formen umgewandelt werden können Die Benutzer können dann bei Bedarf wieder in den Skizzenmodus wechseln, um Ergänzungen oder Anpassungen vorzunehmen.

Zusätzlich zu den CAD-Funktionen verfügt FreeCAD auch über großartige CAM-Funktionen sowie Simulationen (sowohl mechanische als auch flüssige) und ein Bewegungsstudio. Damit Sie auf diese Funktionen (insbesondere auf die CAM-Funktionen) zugreifen können, verfügt FreeCAD über Layouts, die Workbenches genannt werden. Um zum CAM-Modus zu wechseln, wählen Sie die „Path“-Workbench aus, wo Sie G-Code für Operationen mit Werkzeugen wie Fräsern, Drehmaschinen, Laserschneidern und weiteren vergleichbaren CNC-Maschinen generieren können.

FreeCAD läuft auf Windows, Linux und MacOS und kann SVG-, STEP-, STL-, DXF- und gängigere CAD-Dateien importieren und exportieren. Bitte beachten Sie, dass in FreeCAD nur das metrische System genutzt werden kann. Bei allen anderen Programmen auf dieser Liste können Sie sowohl mit metrischen als auch imperialen Maßeinheiten arbeiten.

• Entwickler: FreeCAD
• Betriebssysteme: Windows, Linux, MacOS
• Funktionen:
  • Breite Palette an 2,5-D-CAM-Funktionen
  • Funktionen wie die Konturierung, das Bohren und das Gravieren
  • Kompatibel mit verschiedenen Werkzeugen, die über eine Datenbank abrufbar sind oder benutzerdefiniert eingestellt werden können
  • Prozesssimulation
  • Erweiterte Funktionen wie das Profil-, Helix-, Schlitz- und V-Fräsen
  • Zu den 3D-Funktionen zählen Taschen und Wasserlinien
  • G-Code-Funktionen zum Hinzufügen von Kommentaren, Stopps oder benutzerdefinierten G-Code-Zeilen
• Kostenlos: Für Alle

Auch interessant

FreeCAD Tutorial for 3D Printing: 8 Simple Steps

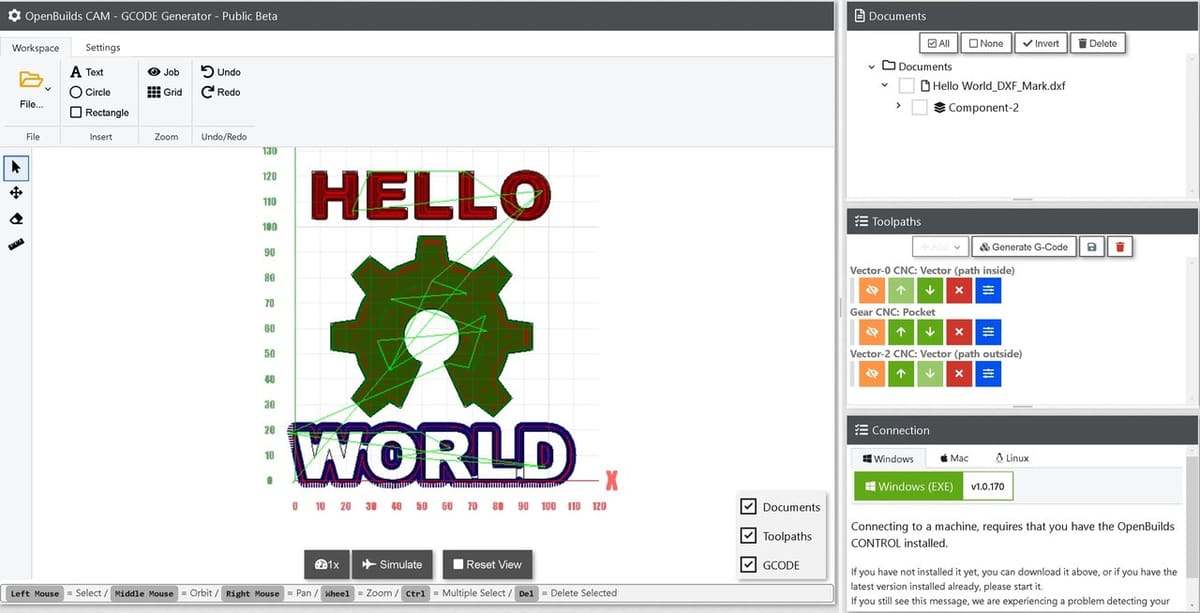

OpenBuilds CAM ist eine kostenlose webbasierte Software, mit der Sie CNC-Fräsen, Laserschneider, Plasmaschneider und sogar Schleppmessergeräte einrichten können. Die Software verfügt über eine integrierte Teilebibliothek, mit dem Sie auf bereits vorhandene Modelle zugreifen können, und unterstützt DXF-, SVG-, PNG-, BMP-, JPG-, Gerber- und Excellon-Dateien (allerdings keine STL-Dateien).

Sie verfügt außerdem über eine einfache 2D-Zeichnungsfunktion, mit der Sie Modelle direkt im Programm erstellen können. Allerdings ist es möglicherweise besser, Zeichnungen zu importieren, da die Optionen der Funktion sehr begrenzt sind. OpenBuilds CAM kann auch in OpenBuilds Control von denselben Entwicklern integriert werden. Hierbei handelt es sich um eine Steuerungssoftware für Ihre CNC-Hardware.

• Entwickler: OpenBuilds
• Betriebssysteme: Windows, Linux, MacOS
• Funktionen:
  • 2D-Zeichnen
  • Simulation in normaler oder erhöhter Geschwindigkeit
  • Anzeigeleiste mit Maus- und Tastaturfunktionen
  • Export direkt nach OpenBuilds Control für die Kommunikation mit der Maschine möglich
• Kostenlos: Für Alle

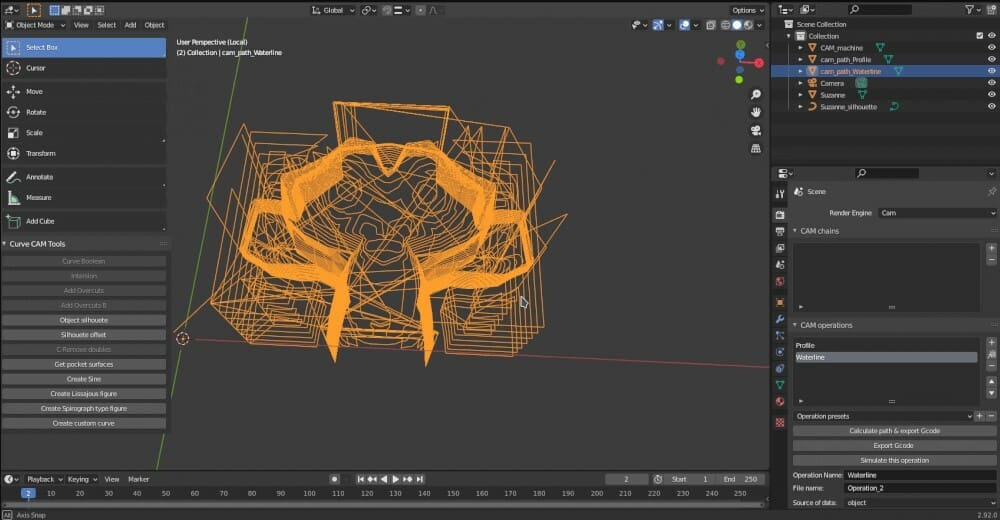

Blender zählt zu den beliebtesten kostenlosen 3D-CAD-Programmen auf dem Markt und findet Anwendung in der künstlerischen Modellierung, Skulpturierung, Architektur, Animation und vielen weiteren Bereichen. Blender ist eine vollständig kostenlose Open-Source-Software, die durch zahlreiche Add-ons noch umfangreicher und vielseitiger wird. Diese Add-ons stammen entweder offiziell vom Entwickler selbst oder von Drittanbietern. Glücklicherweise ist auch BlenderCAM eine kostenlose Open-Source-Software.

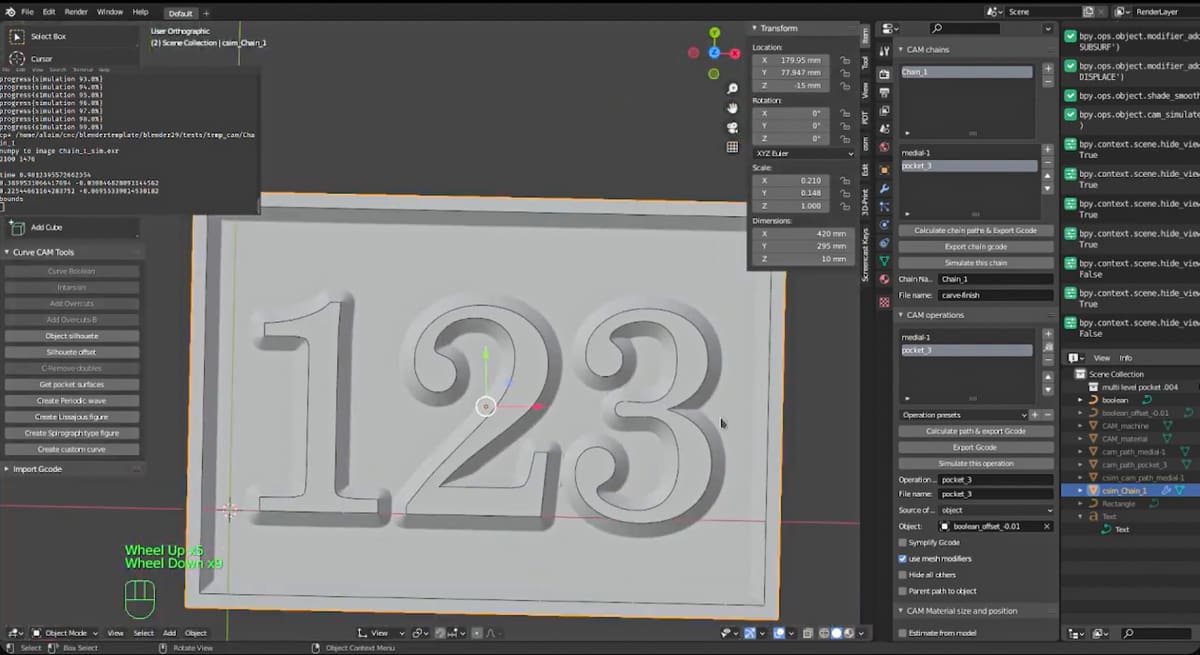

Mit BlenderCAM können Sie benutzerdefinierte Werkzeugwege erstellen und einige voreingestellte Werkzeugwege wie Sinuswellen und Lissajous-Kurven nutzen. Zudem können Sie Taschen erstellen, Wege verfolgen lassen, mit Versatz arbeiten und vieles mehr tun.

• Entwickler: BlenderCAM
• Betriebssysteme: Windows, MacOS, Linux
• Funktionen:
  • Werkzeugweg kann von bestehendem Modell abgehen
  • Das benötigte Rohmaterial wird automatisch anhand der Außengrenzen des Modells berechnet
  • Messwerkzeuge
  • Boole'sche Operationen können gefräst werden, um interessante Formen zu erzeugen
  • Einschnitte und Überschnitte, die harte Kanten in schneidbare Kurven verwandeln
  • Silhouettenversatz bei Modellen
  • Taschen
  • Mathematische Formen
• Kostenlos: Für Alle

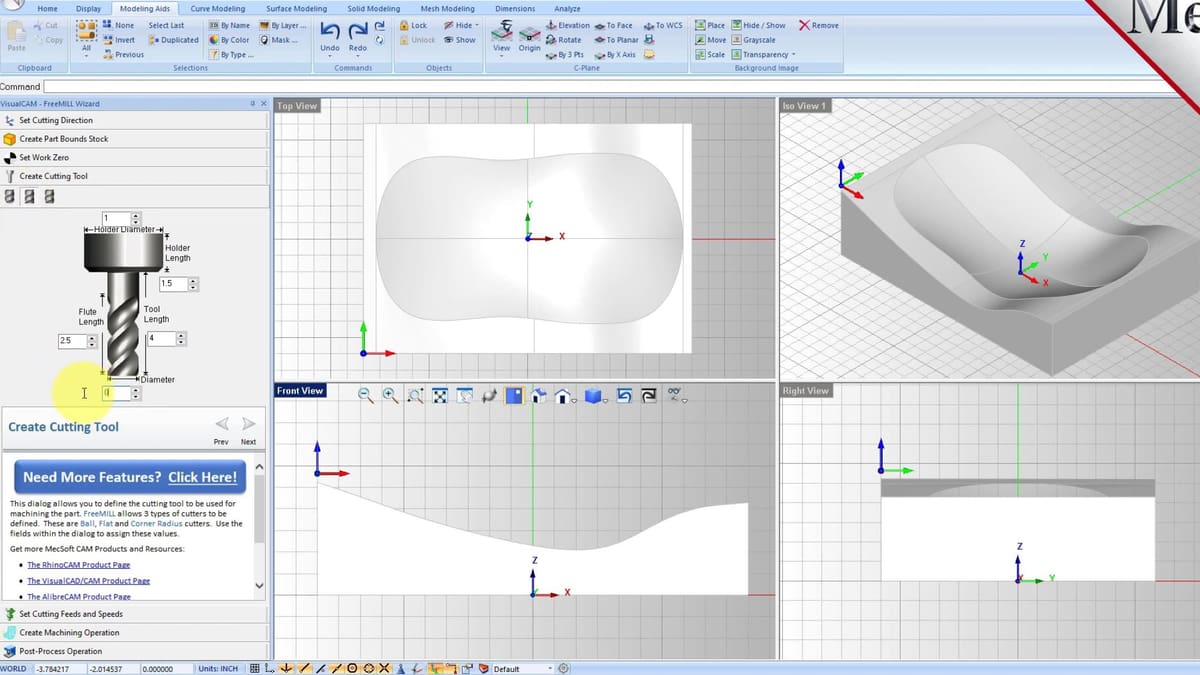

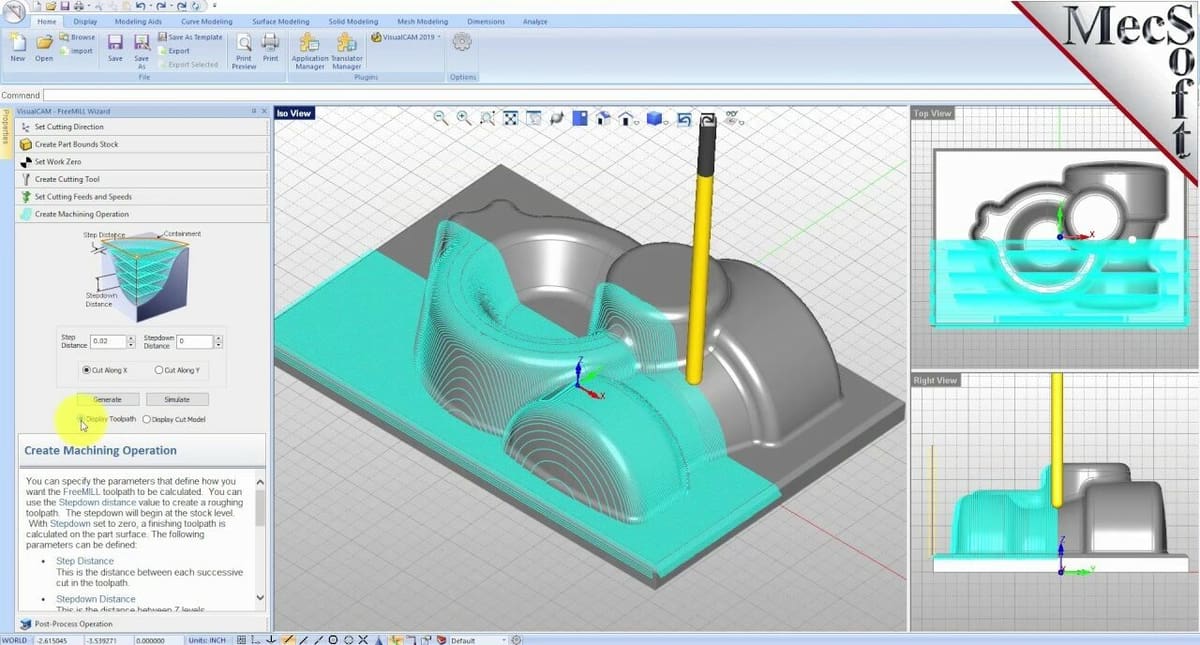

FreeMill ist ein kostenloses Fräsmodul zum Programmieren von CNC-Fräsen und Oberfräsen. FreeMill stellt zusammen mit VisualCAD, der kostenlosen CAD-Software desselben Unternehmens, ein großartiges CAD-/CAM-Einstiegsprodukt dar, das völlig kostenlos ist. Um FreeMill ausführen zu können, benötigen Sie VisualCAD; Sie können FreeMill aber auch als Erweiterung von Rhinoceros ausführen. Bei Rhinoceros handelt es sich um eine beliebte, kommerzielle Software zur Erstellung von 3D-Computergrafiken und computergestützten Designs, die allerdings nicht kostenlos ist.

Die eigenständige FreeMill-Version läuft nur auf Windows, aber Mac-Nutzer können die Software somit über die Rhinoceros-Integration nutzen. Es ist erwähnenswert, dass Benutzer von Verzögerungen und einigen Problemen bei der Nutzung der eigenständigen FreeMill-Version berichtet haben. Daher könnte je nach Projektumfang die Investition in die Vollversion sinnvoll sein. FreeMill unterstützt eine Vielzahl von Dateiformaten, darunter STEP, STL, OBJ, FBX, SMT, SKP, DXF und SLDPRT (für SolidWorks-Teile).

• Entwickler: MecSoft Corporation
• Betriebssysteme: Windows (eigenständig oder integriert), MacOS (nur über Integration mit Rhinoceros)
• Funktionen:
  • Erstellung des Werkzeugwegs
  • Funktionen für das Aufrauen und das Finishing
  • G-Code-Simulation
  • G-Code-Export
  • Nachbearbeitung
• Kostenlos: Für Alle

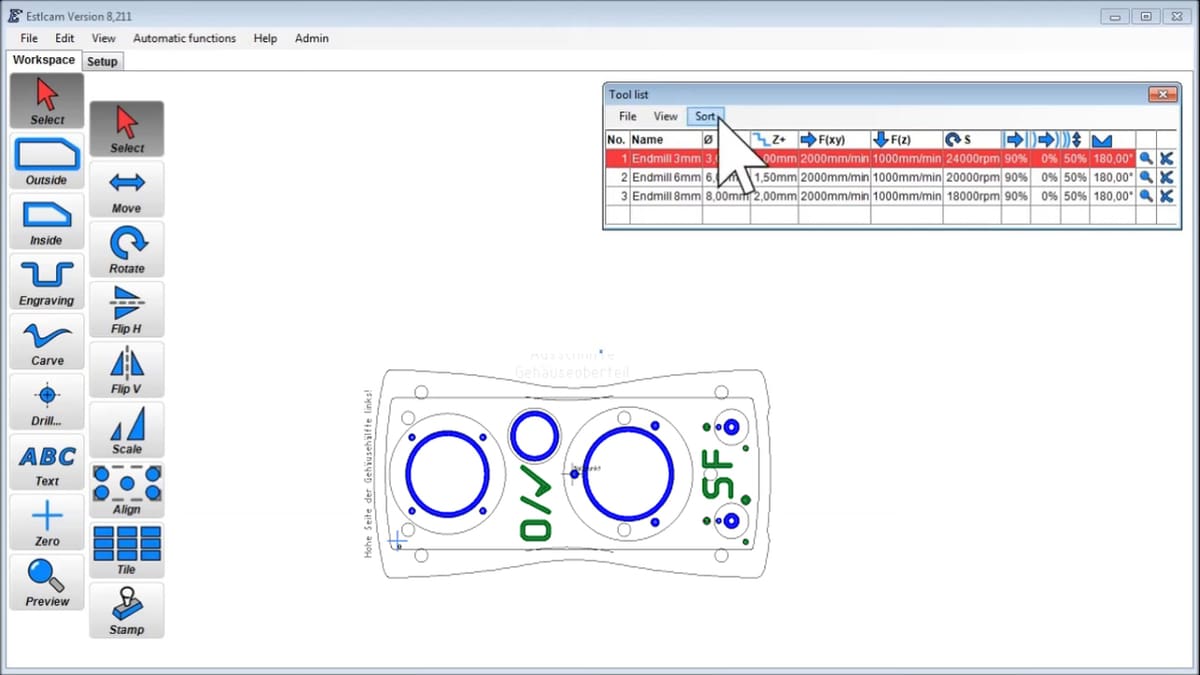

Estlcam ist zwar keine kostenlose Software, aber bei gerade einmal 49 € im Jahr definitiv erschwinglich. Die Software ist speziell für CNC-Fräsen gedacht. Die Benutzeroberfläche von Estlcam ist im Vergleich zu den zuvor in dieser Liste vorgestellten Programmen etwas einfacher und weniger aufwendig gestaltet, doch der Funktionsumfang der Software ist durchaus beachtlich.

Sie können die Richtung und die Tiefe des Werkzeugwegs sowie die Art des auszuführenden Schnitts (z. B. Schnitzen oder Bohren von Löchern) anpassen und die Einrichtung abschließen. Die Software kann DXF-, PLT-, e25-, JPG-, PNG- und sogar GIF-Dateien öffnen. Eine bemerkenswerte Funktion ist der automatische Werkzeugweg, bei dem die Software anhand der Skizze den bestmöglichen Weg vorschlägt.

Estlcam ist eine eigenständige Software, die nicht in andere Programme integriert werden kann. Es gibt offizielle Tipps und Video-Tutorials, die die Software auch wegen der einfachen Benutzeroberfläche zu einer guten Option für Einsteiger machen. Die einzige Einschränkung für manche Nutzer ist, dass Estlcam nur auf Windows-Geräten läuft.

• Entwickler: Estlcam
• Betriebssystem: Windows
• Funktionen:
  • Wahl zwischen automatischem und Manuellem Werkzeugweg
  • Teile- und Löchfräsen
  • Möglichkeit der Gravur, des Schnitzens und der Ausrichtung
  • Einstellungen für die Ausgangsnivellierung, die Teife des Werkzeugwegs und das Anfasen
• Kostenlos: Im Rahmen einer Testenversion. Ansonsten 49 € im Jahr

Erste Schritte

Estlcam for CNC: Beginner's Guide

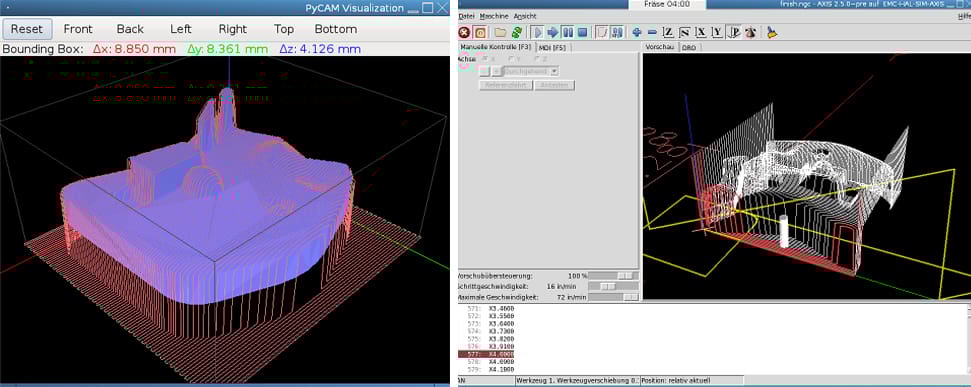

PyCAM ist ein Werkzeugweggenerator für 3-achsige CNC-Maschinen. Diese CAM-Software lädt 3D-Modelle im STL-Format oder 2D-Konturmodelle aus DXF- oder SVG-Dateien. Der daraus hervorgehende G-Code kann dann mit LinuxCNC oder jeder anderen Software zur Maschinensteuerung verwendet werden.

PyCAM läuft nur auf Linux und ist eine großartige Ergänzung zu einer weiteren kostenlosen Software: LinuxCNC.

Die Software unterstützt sowohl 2D- als auch 3D-Prozesse und Sie können Werkzeugwege für eine Vielzahl von CNC-Bearbeitungsaufgaben – vom Fräsen bis zum Gravieren – erstellen. Sie bietet außerdem Optionen zur Festlegung der Schnittparameter, Werkzeuggeometrie und Bearbeitungsstrategien.

PyCAM verfügt über eine recht benutzerfreundliche Oberfläche, die es Anwendern unterschiedlicher Erfahrungsstufen im Bereich CAM-Software leicht zugänglich macht.

Diese kostenlose Software wurde zwar seit 2019 nicht mehr aktualisiert, aber sie ist immer noch ein funktionierendes Programm und der Preis ist unschlagbar.

• Entwickler: PyCAM
• Betriebssystem: Linux
• Funktionen:
  • Bearbeitung des Werkzeugwegs
  • Werkzeugwege können als G-Code-Dateien exportiert werden
  • Die Genauigkeit des Werkzeugwegs kann in Relation zur Geschwindigkeit eingestellt werden.
  • Zeigt eine Simulation der Werkzeugbewegungen
• Kostenlos: Für Alle

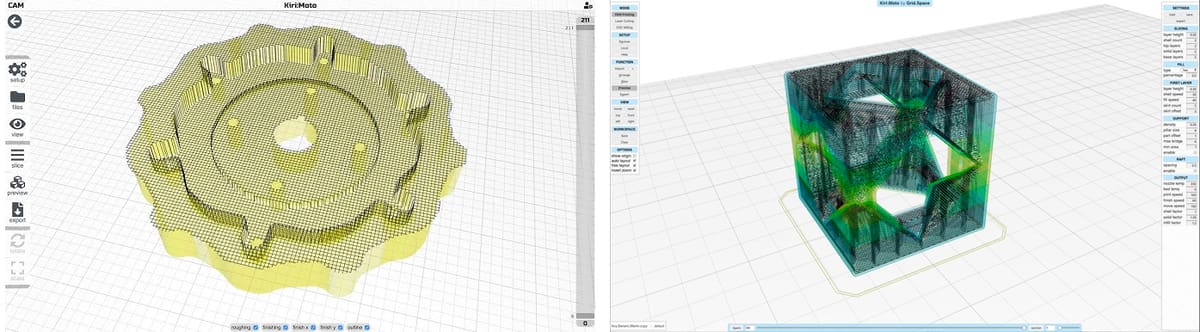

Kiri:Moto ist eine kostenlose, webbasierte CAM-Software, die zum Erstellen von Werkzeugwegen und Generieren von G-Code für 3D-Druck und CNC-Bearbeitung dient. Die Software ist bekannt für ihre benutzerfreundliche Oberfläche und die Zugänglichkeit direkt über den Webbrowser, was sie zu einer vielseitigen Option für Nutzer macht, die sowohl im 3D-Druck als auch in der CNC-Bearbeitung aktiv sind.

Im Gegensatz zu vielen anderen hier vorgestellten Programmen funktioniert Kiri:Moto vollständig über einen Webbrowser, was den Zugriff von verschiedenen Geräten aus ermöglicht, ohne dass spezifische Betriebssysteme erforderlich sind.

Die Software kann 3D-Modelle in verschiedenen Dateiformaten (wie zum Beispiel STL) importieren und Werkzeugwege für CNC-Fräsmaschinen generieren, wobei auch Bearbeitungsstrategien eingerichtet, Werkzeuggeometrien angegeben und Bearbeitungsvorgänge definiert werden.

Es gibt sogar Simulationsfunktionen, mit denen Nutzer ihre Werkzeugwege in der Vorschau anzeigen und visualisieren lassen können. Darüber hinaus gibt es vordefinierte Materialbibliotheken und Maschinenprofile. Sobald die Werkzeugwege einmal generiert wurden und die Simulationen Ihren Vorstellungen entsprechen, können Sie den G-Code exportieren.

Kiri:Moto hat von eine aktive Community, an die Sie sich bei Problemen und für Ratschläge wenden können.

• Entwickler: Kiri:Moto
• Betriebssystem: Cloudbasiert
• Funktionen:
  • Bearbeitung des Werkzeugwegs
  • Werkzeugwege können als G-Code-Dateien exportiert werden
  • CAM-Tools für die Lasergravur
  • Zeigt eine Simulation der Werkzeugbewegungen
• Kostenlos: Für Alle
