On a déjà vu une panoplie de haut-parleurs imprimés en 3D qui utilisent une conception conique pour amplifier la musique d’un smartphone ou autre appareil, mais peu d’entre eux intègrent en fait des composants non imprimés pour amplifier le son. Bien qu’il existe des systèmes de haut-parleurs plus complexes pouvant être imprimés en 3D, ces projets généralement du tempq et nécessitent une quantité importante de soudure et de post-traitement.
Mais un fabricant et YouTuber connu sous le nom de 3DSage a récemment créé un haut-parleur imprimable 3D facile à fabriquer et qui fonctionne réellement. Nous avons découvert ce projet pour la première fois sur Instructables, un site web dédié au DIY, et avons trouvé que le design simple et étonnamment fonctionnel était trop beau pour ne pas le partager avec vous.

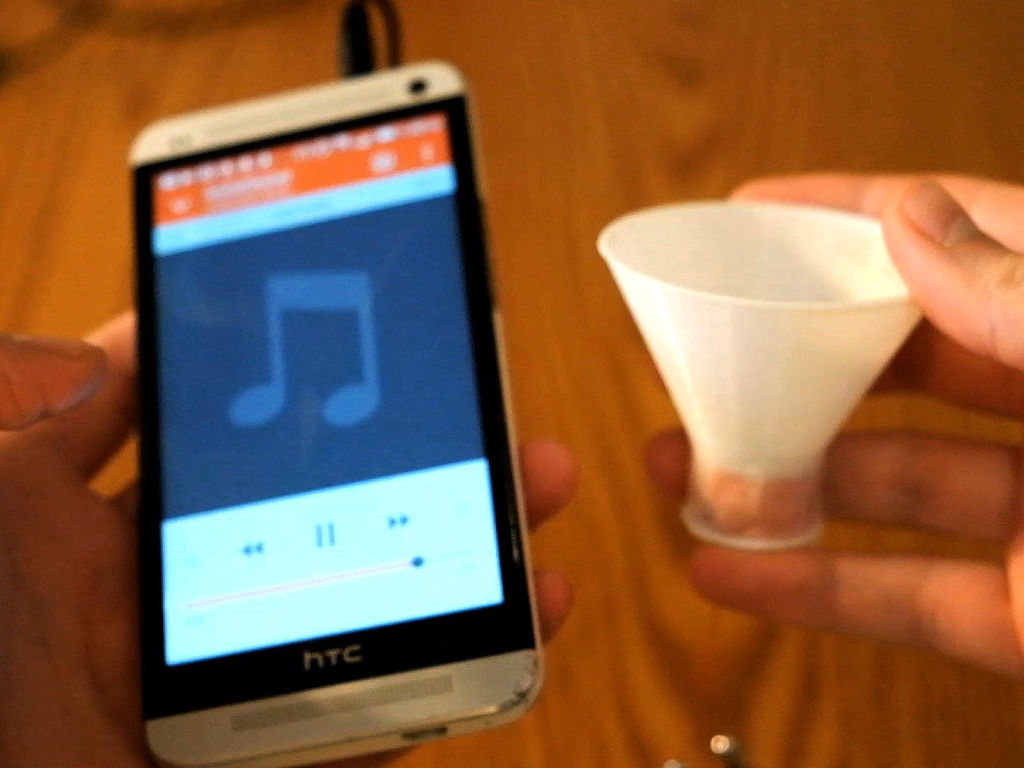

Cette enceinte imprimée en 3D fonctionne ainsi : on envoie de l’électricité à travers une bobine de fil, la transformant en un électro-aimant. Ce dernier attire ensuite les aimants placés à l’intérieur du cône. Lorsque le lecteur de musique joue, il envoie des intensités de courant électrique qui provoquent des vibrations dans le cône et l’air. Vous n’obtiendrez pas un son multicanal, mais cette enceinte DIY est un grand projet éducatif pour qui veut expliquer le focntionnement du son et des aimants.
En utilisant des aimants, du fil de fer et votre imprimante 3D, vous pouvez créer votre propre haut-parleur conique en moins de temps qu’il n’en faut pour chanter « do, ré, mi, fa, sol, la, si, do ! ». Vous êtes prêts à faire du bruit ? Alors regardons ensemble de plus près ce projet 3D du weekend pour en savoir plus !
Matériel nécessaire et instructions
La seule partie que vous avez besoin d’imprimer en 3D pour ce projet est le cône, dont la conception s’inspire d’une enceinte utilisée par Alexander Graham Bell en 1876. Vous pouvez télécharger le fichier STL depuis Thingiverse.

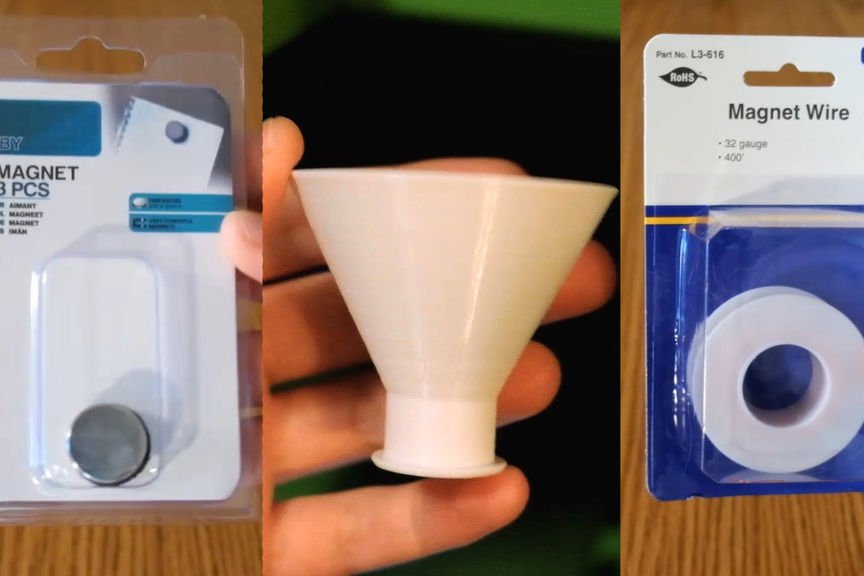

En plus du cône impriméeen 3D, voici ce dont il vous faudra :
Une fois que vous avez imprimé en 3D le cône du haut-parleur et rassemblé vos fournitures, il est temps de commencer à assembler cet ampli simple come bonjour.
Après avoir laissé quelques centimètres de fil, enroulez-le fermement autour de la base du cône imprimé en 3D sur environ 150 tours. Ensuite, laissez encore quelques centimètres de fil puis coupez-le avec des ciseaux. Enroulez un morceau de scotch autour du fil émaillé pour le maintenir bien serré et en place.
Le fil magnétique est recouvert d’une couche d’émail qu’il faut brûler avec un briquet ou gratter ave une lame. Prenez une extrémité du fil et placez-le autour de la base de la prise casque tout en enroulant l’autre extrémité autour la pointe de cette même prise.
Pour la prochaine étape, prenez deux morceaux de scotch d’environ 7 cm de long et connectez-les pour faire un signe plus. Placez les trois aimants sur le côté collant du ruban adhésif et fixez-le à l’intérieur du cône. Enfin, allumez votre smartphone ou votre lecteur et profitez de votre nouvelle enceinte DIY !
Si vous voulez en savoir plus sur cette enceinte imprimée en 3D, regardez la vidéo ci-dessous.
