Si vous envisagez d’acheter une nouvelle machine CNC, vous devriez aussi être prêt à l’assembler vous-même.
La plupart de ces appareils sont en effet livrés en kit : vous allez devoir faire appel à vos meilleures compétences de bricoleur pour monter tout de A à Z. Heureusement, vous trouverez la plupart du temps dans la boîte toutes les instructions nécessaires pour l’assemblage. Mais que les forcenés du bricolage et autres adeptes du « pourquoi faire simple quand on peut faire compliqué » se rassurent : nous avons aussi sélectionné des projets plus complexes qui exigent de trouver soi-même les pièces ou de les imprimer en 3D.
Voici donc notre sélection des options les plus intéressantes si vous êtes la recherche d’une machine CNC DIY.
Notre top des fraiseuses CNC DIY
Si vous n’avez qu’un petit budget mais que vous disposez d’une imprimante 3D, la Mostly Printed CNC (MPCNC) constitue une solution très économique pour vous lancer dans la CNC. C’est également une machine qu’il est facile de personnaliser, elle offre donc plus de souplesse pour obtenir exactement la fraiseuse CNC de vos rêves. Si vous recherchez quelque chose d’un peu plus costaud, regardez du côté de la Root 4 de Root CNC.
Elle se distingue par sa prise en charge native des vis à billes et sa conception évolutive, mais aussi par son prix : comptez environ 1 500 € pour la fabriquer, un budget qui reste raisonnable. Bien sûr, le montant final dépend de la taille choisie.
Enfin, si vous avez suffisamment de place dans votre atelier, la Maslow4, dernière version de la fameuse fraiseuse CNC open source, affiche un saisissant design en suspension qui permet de travailler à des échelles vraiment gigantesques, le tout pour la modique somme de environ 490 €. La machine en elle-même est peu encombrante, mais sa surface de travail s’étend tout de même sur 1,2 x 2,4 m. Prévoyez de faire un peu de place avant d’investir. Vous pouvez la commander sous forme de kit sur le site de Maslow, ou vous procurer toutes les pièces et l’assembler vous-même en consultant la liste des matériaux.
Fraiseuses CNC DIY
Pour fabriquer les fraiseuses CNC DIY de cette liste, vous devrez nécessairement vous procurer vous-même certaines, voire les produire. Dans certains cas, vous devrez avoir accès à une imprimante 3D.
Construire sa propre machine CNC, quoi de plus gratifiant ? Mais soyez prévenu, c’est un travail complexe qui peut prendre du temps. Si vous aimez l’idée de tout faire par vous-même, cette solution vous ira parfaitement ! Nous avons sélectionné pour vous les projets qui valent le coup.
Mostly Printed CNC (MPCNC)
La MPCNC (pour « Mostly Printed CNC ») de V1 Engineering est une machine en grande majorité imprimée en 3D, comme l’indique son nom anglais. Vous vous en doutez, il va vous falloir une bonne imprimante 3D avant d’arriver au terme de ce projet, à moins que vous ne préfériez acheter les pièces en question directement sur le site de V1. Vous pouvez aussi les faire imprimer par un prestataire extérieur que vous trouverez sur Craftcloud, le service d’impression 3D d’All3DP.
Penchons-nous d’abord sur ces fameux composants à imprimer en 3D : ils représentent à eux seuls 1,8 kg de la machine et permettent de relier les rails du cadre, les pieds et le support de l’outil. Il est conseillé d’imprimer ces pièces en PLA ou en PETG, à divers degrés de remplissage.
Pour l’assemblage, inutile de sortir l’artillerie lourde, les outils électriques peuvent rester dans leur boîte. Vous n’aurez pas non plus besoin de faire de découpe. Pour le reste des composants, vous n’aurez qu’à suivre la liste de matériaux. Sachez par ailleurs que cette MPCNC peut facilement être modifiée, il est donc important d’avoir une idée claire du résultat recherché.
De nombreuses fraiseuses sont compatibles avec la MPCNC, mais pourquoi s’arrêter là ? Cette structure peut tout à fait faire office d’imprimante 3D ou de découpeuse laser ! Et tout ça pour un prix on ne peut plus attractif. Si vous possédez déjà une imprimante 3D, comptez environ 420 € pour construire cette machine CNC DIY. Si vous préférez acheter les pièces à imprimer sur le site de V1, vous devriez en avoir pour un peu moins de 550 €. C’est un prix plus que correct pour une machine CNC.
PrintNC de ThreeDesign
La PrintNC de ThreeDesign est une fraiseuse CNC DIY imprimable en 3D. Si vous possédez une imprimante 3D, vous partez donc avec un gros avantage. Si vous n’avez pas accès à une imprimante 3D, pas de problème : comme pour la MPCNC ci-dessus, un service d’impression 3D tel que Craftcloud vous permettra d’obtenir les pièces imprimées nécessaires au montage.
La PrintNC est dimensionnée exactement en fonction de vos besoins. Pour vous donner une idée du prix final, vous pouvez demander un devis personnalisé sur la boutique en ligne. Elle est livrée sous la forme d’un kit pas tout à fait complet, qui comprend tout de même les composants principaux tels que l’alimentation électrique, une broche de 2,2 kW (refroidissement à eau), une pompe à eau, tout le matériel linéaire et des pinces de serrage ER20, entre autres. C’est à vous de trouver le reste du matériel, notamment l’acier pour le cadre, une planche de découpe, un contrôleur et, pour l’instant du moins, des drivers pas-à-pas.
Un guide d’assemblage complet est disponible au format PDF sur le site de ThreeDesign, et il existe également un canal sur Discord pour ceux qui souhaitent discuter de leur nouvelle machine avec d’autres utilisateurs de PrintNC.
Root 4 de Root CNC
Idéalement, il sera également nécessaire de posséder une imprimante 3D pour fabriquer la Root 4 de Root CNC. C’est une machine reposant sur un hardware et software open source, ce qui vous permettra d’adapter sa taille sans difficulté, selon vos besoins.
D’après son concepteur, la Root 4 constitue une évolution de la Root 3, en cela qu’elle est plus rigide et qu’elle dispose d’une plus grande surface de travail. Mais elle garde en substance les attraits de l’originale : elle est abordable, accessible, et évolutive. Pour vous faciliter la tâche, il est possible d’acheter certaines pièces en kit via AliExpress. Une liste complète des matériaux est disponible sur le site de Root CNC. Vous devrez vous procurez certaines pièces autour de chez vous, mais rien d’insurmontable. Et pour les composants à imprimer en 3D, une imprimante 3D FDM de 200 x 200 mm devrait suffire, selon l’entreprise.
La Root 4 présente l’avantage d’accepter les vis à billes de manière native. Autrement dit, les courroies, souvent astreignantes et sources de frustration, ne sont pas nécessaires. Les vis à billes sont également censées être plus précises et plus stables sur le long terme, à condition d’être bien entretenues. Cette fraiseuse CNC DIY devrait pouvoir prendre en charge les métaux tendres.
Il est difficile de mettre un prix exact sur cette machine, car tout dépend de la taille que vous visez. Nous dirons qu’il vous faudra compter environ 1 500 €, mais c’est à prendre avec des pincettes.
C-Beam Mini Mite
Dérivée de la Minimill d’OpenBuilds, la C-Beam Mini Mite est une fraiseuse CNC DIY dont vous devrez vous procurer les pièces vous-même. Elle entend offrir une meilleure expérience que la machine qui l’a inspirée.
Avec un encombrement de seulement 476 x 476 x 460 mm, la Mini Mite devrait convenir à la plupart des espaces de travail et constitue une bonne candidate pour les fans de CNC qui manquent un peu de place. Sa surface de construction de 216 x 216 x 57 mm est supérieure à celle de la Minimill (120 x 180 x 80 mm) sur tous les axes sauf le Z, mais elle devrait aussi vous coûter environ 82 € de plus, d’après son fabricant. Une hausse de prix justifiée par la surface de travail gagnée.
La machine devrait être assez simple à fabriquer, et vous devriez aussi pouvoir l’améliorer au fil du temps, si vous souhaitez aller un peu plus loin dans vos projets. Le manuel de références de la Mini Mite se compose d’un guide d’assemblage et d’une liste de matériaux détaillés, ainsi que des images des différentes étapes. Le tout vous permettra d’obtenir une bonne petite fraiseuse CNC DIY très pratique pour les projets de bricolage pas trop ambitieux.
Sphinx 55 d’OpenBuilds (version améliorée)
La Sphinx 55 d’OpenBuilds est une fraiseuse CNC DIY parfaitement viable et performante, oui, mais si vous voulez passer au niveau supérieur, vous pouvez aussi l’utiliser comme base pour constuire une machine plus ambitieuse. En la modifiant, vous pourrez ainsi obtenir cette version optimisée.
Parmi les nombreuses améliorations apportées, notons une meilleure gestion des câbles, des moteurs pas-à-pas NEMA23 à couple élevé, un système de contrôle du mouvement Blackbox, une alimentation Meanwell 24 V, une sonde tactile XYZ, des interrupteurs de fin de course d’extension et un anneau lumineux à LED La Sphinx qui en résulte est une machine extrêmement poussée, qui ira encore plus loin si vous l’associer à la très prisée fraiseuse RoutER11.
En outre, la Sphinx exploite avec intelligence les composants imprimés en 3D pour faciliter l’organisation des câbles et soigner le montage de l’alimentation électrique, tout en conférant à la machine un look original. Des viroles et une chaîne d’entraînement facilitent également la gestion du câblage, et devraient permettre de prolonger la durée de vie de la Sphinx tout en réduisant les besoins de maintenance.
Elle n’est pas très abordable, mais c’est qu’elle le vaut bien. Prévoyez un budget d’environ 1 875 €, il y a peu de chance que vous vous en sortiez pour moins.
IndyMill
Nikodem Bartnik a conçu et construit la fraiseuse CNC DIY IndyMill avec l’intention de créer une machine que n’importe qui puisse reproduire sans difficulté (sur le papier).
Grâce à une série de superbes vidéos YouTube, l’impressionnant Bartnik nous guide tout au long du processus, sans prétention et de manière facile à suivre. Le projet fait également l’objet d’une page web très complète, qui comprend la liste de matériaux, des liens vers des boutiques en ligne, des fichiers STL et DXF, l’intégralité des vidéos YouTube, ainsi qu’un guide d’assemblage complet sous la forme d’un document PDF de 41 pages incluant plus de 60 images et schémas.
Grâce à cette excellente documentation et au guide d’assemblage, vous ne devriez avoir aucune difficulté à fabriquer la fraiseuse. Elle ne devrait pas non plus vous revenir trop cher, autour des 1 000 €, ou pas beaucoup plus : tout dépendra de la manière dont vous allez vous procurer les pièces, bien sûr.
3D Printed CNC
Ivan Miranda, YouTubeur et créateur du Pays basque espagnol, a conçu et construit plusieurs machines CNC imprimées en 3D. À vous de choisir parmi sa jolie sélection, mais nous opterions nous-mêmes pour la 3D Printed CNC.
Les STL et les fichiers de projet Fusion de cette grande machine CNC sont disponibles sur le site web du créateur pour environ 25 €.
Si vous êtes fan d’impression 3D, vos talents de maker vous aideront à concevoir la machine. C’est le cas pour d’autres fraiseuses CNC, bien sûr, mais nous préférons le mentionner. Le résultat est impressionnant et combine donc impression 3D, assemblage et usinage : de quoi bien vous amuser.
Notez qu’aucune information n’est fournie sur le volet électronique de la machine. C’est à vous de faire vos propres recherches, mais rappelez-vous qu’elle repose sur une CNC Shield comme carte de contrôle, vous ne devriez donc pas avoir trop de mal à trouver la documentation pertinente.
Lead d’OpenBuilds
La Lead est l’une des créations les plus populaires d’OpenBuilds. À en croire Mark Carew, auteur de la publication, le projet était en développement depuis un certain temps déjà avant d’être révélé en septembre 2020.
Cette fraiseuse CNC DIY devrait s’avérer assez facile à construire, car elle repose sur une conception relativement basique. On peut en déduire que les coûts ne devraient pas être trop élevés non plus. D’après l’article, il est possible d’assembler la Lead en un après-midi, et celle-ci serait capable de couper et de sculpter le bois dur et tendre, le plastique, l’aluminium et la mousse. Le projet s’accompagne d’une vidéo d’assemblage très utile, et même les utilisateurs relativement inexpérimentés devraient être en mesure de s’attaquer à la construction de leur Lead sans difficulté particulière.
Cette fraiseuse est modulable : libre à vous de l’améliorer ou de booster ses dimensions. Vous pourrez même l’équiper d’un découpeur plasma. Mais dans sa structure de base, la Lead d’OpenBuilds présente un encombrement d’un mètre carré pour une zone de travail de 730 x 810 x 100 mm, quelle que soit la forme finale que vous lui donnerez. En d’autres termes, vous pourrez travailler sur des matériaux de 47 mm de haut maximum, à moins, bien sûr, de modifier la hauteur de l’axe Z.
Fraiseuse CNC DIY
Les machines CNC entièrement assemblées sont une denrée assez rare. D’ailleurs, même les semi-assemblées ne sont pas si faciles à dénicher.La plupart sont en effet livrées en kits prêts à monter et donc plus faciles à expédier.
Si vous êtes totalement débutant en usinage CNC, nous ne saurions que vous conseiller ces kits DIY. Épargnez-vous la difficulté de rassembler vous-même les pièces et contentez-vous de la tâche (relativement) simple de monter la machine avec vos petites mains. Promis, cela ne demande pas un effort surhumain.
Nous avons sélectionné ci-dessous quatre machines CNC livrées sous forme de kits DIY complets, du modèle amateur ultra abordable à la machine fiable, tout équipée, et prête à faire face à toutes vos futures commandes.
Genmitsu 3018 Pro de SainSmart
La Genmitsu Pro représente l’une des solutions les plus économiques si vous assemblez une machine CNC pour la première fois. Elle est abordable (environ 150 €), plutôt rapide à assembler (même pour les débutants), et offre une qualité convenable, voire bien plus que convenable.
Elle présente une surface de travail de 300 x 180 mm (d’où le « 3018 » dans son nom) et peut percer jusqu’à 45 mm de profondeur. Ces caractéristiques sont communes à la plupart des kits CNC 3018, mais celui de SainSmart parvient à se démarquer grâce à une documentation très riche et un service à la clientèle de qualité, deux paramètres essentiels pour une expérience fructueuse avec votre machine. SainSmart livre même son produit avec des mèches en V pour vous lancer rapidement dès la fin du montage.
Bien que plutôt petite et peu originale, cette machine CNC DIY mérite une place sur cette liste pour sa simplicité et son prix. Dans le monde de la CNC, disons que c’est la base.
Fraiseuse CNC Maslow4
Maslow propose un modèle qui se démarque véritablement de toutes les autres machines présentées dans cet article.
Cette machine « suspendue » au design surprenant présente une très grande zone de travail verticale de 1,2 x 2,4 mètres dans un très faible encombrement (seulement 284 x 463 mm). Il vous en coûtera au minimum environ 490 € pour la fabriquer, ce qui en fait de loin la machine la plus rentable de cette liste si l’on considère le rapport prix/espace de travail.
Le projet Maslow4 lui-même est open source, mais l’entreprise a lancé en août 2023 une campagne Kickstarter pour cette dernière itération de la machine. L’expédition de cette version améliorée de la Maslow devait commencer en décembre 2023, et le fondateur Bar Smith tient ses contributeurs au courant des avancées du projet avec une transparence rafraîchissante depuis que la campagne a atteint ses objectifs financiers.
Lorsque les composants seront tous disponibles et que les premiers contributeurs auront reçu leur commande, la Maslow4 pourra être commandée en kit auprès de Maslow pour seulement 490 € environ. Les acheteurs potentiels doivent toutefois noter que la fraiseuse DeWalt 611 recommandée n’est pas incluse, parmi d’autres composants.

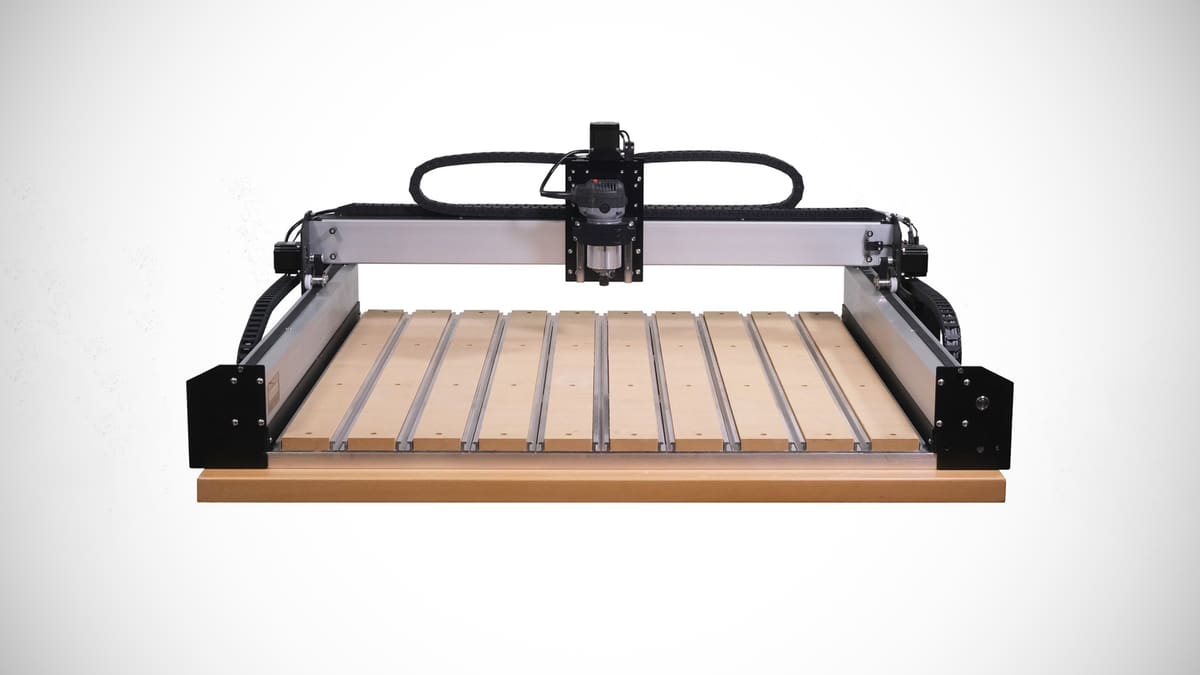

Shapeoko 4 de Carbide 3D
La série de fraiseuses CNC Shapeoko de Carbide 3D est depuis longtemps une référence pour ceux et celles qui recherchent un kit CNC de haute qualité. Malgré les dernières nouveautés de la gamme, c’est toujours la Shapeoko 4 qui représente le meilleur rapport qualité-prix dans la famille Carbide 3D, qui jouit de l’une des meilleures réputations de la communauté de la CNC.
Les machines Shapeoko sont disponibles en trois tailles : 444 x 444 x 101 mm, 444 x 838 x 101 mm et 838 x 838 x 101 mm. Bien sûr, le prix varie selon les dimensions choisies (et les fraiseuses fournies), mais vous devrez compter en principe entre 1 700 et 2 300 €.
La Shapeoko 4 est une machine solide et performante capable de découper toute sorte de matériaux, jusqu’aux métaux tendres. Son plateau hybride offre une grande flexibilité pour fixer la pièce travaillée, et la machine est également livrée avec un système d’aspiration, ainsi qu’avec les logiciels Carbide Motion Control et Carbide Create CAD/CAM. Les outils d’assemblage sont également fournis. Malgré son design robuste et ses capacités, la Shapeoko 4 reste une machine CNC accessible aux débutants grâce à son excellente documentation et au support client. C’est l’une des nombreuses raisons pour lesquelles nous pensons qu’il s’agit de la meilleure machine CNC polyvalente.
Workbee Z1+ de Ooznest
Basée dans l’Essex, au Royaume-Uni, l’entreprise s’est forgé une superbe réputation au cours des dernières années. Sur plus de 4 400 avis publiés sur le site Trustpilot, le fabricant a obtenu une note de 4,9 sur 5. Il n’en faut pas plus pour savoir que l’on a affaire à une entreprise fiable qui se soucie de ses clients.
La Workbee Z1+ est disponible en plusieurs tailles avec des zones de travail allant d’un modeste 270 x 270 mm jusqu’à un plus généreux 1 270 x 1 270 mm. Les prix diffèrent selon les dimensions, ce qui permet à Ooznest d’offrir un choix plus large à ses clients, pour mieux répondre à leurs besoins et leur budget. Autrement dit, il n’est pas nécessaire d’acheter une machine trop grande (et trop chère) si vous n’en avez pas réellement l’utilité.
Parmi les nouveautés de la Z1+, citons le bloc d’alimentation Meanwell scellé sous vide et son bouton d’arrêt d’urgence, et le boîtier qui protège la carte mère 32 bits Duet des débris. La petite dernière inclut également moins de composants, pour un assemblage plus facile et plus rapide. Par ailleurs, elle intègre toute une série d’améliorations ergonomiques qui s’appliquent même à certains modèles précédents de Workbee. Pour offrir une expérience CNC optimale, le fabricant a également sélectionné des composants internes de bonne qualité. Nous avons par exemple déjà mentionné la carte mère 32 bits Duet, mais n’oublions pas les cinq pilotes de moteur pas-à-pas TMC2660. La Workbee est compatible avec les logiciels Cut2D, Vcarbe et Aspire.
Au moment de commander la Workbee Z1+, le site d’Ooznest vous propose de la configurer vous-même, ce qui vous offre beaucoup plus de liberté pour acheter exactement ce dont vous avez besoin.
Conseils d’assemblage
Évidemment, il y a beaucoup de choses à prendre en considération avant de vous lancer dans la fabrication de votre nouvelle machine CNC DIY. Nous avons donc rassemblé quelques conseils et astuces que vous devrez garder à l’esprit. Pour aller plus loin, nous proposons également un guide d’assemblage pour fraiseuse CNC DIY qui reprend toutes les principales étapes une à une.
- Suivez les instructions : c’est évident, mais on ne le répétera jamais assez. La plupart des machines présentées dans cet article sont accompagnées d’instructions détaillées et faciles à suivre qui peuvent vous guider à travers chaque étape de l’assemblage. Si vous ignorez ces consignes et préférez y aller à l’aveugle, vous courrez au désastre. Mais consolez-vous, votre machine pourra toujours servir de presse-papier ou de cale-porte.
- Faites preuve de patience : ce genre de projet peut prendre un certain temps. Il est assez courant de passer plusieurs heures à assembler une telle machine, et si vous choisissez de trouver ou d’imprimer vous-même vos composants, ce sera encore plus long. Restez patient, et allez-y étape par étape. Au bout du compte, vous obtiendrez une belle machine avec laquelle créer un tas de nouveaux projets !
- N’hésitez pas à demander de l’aide : beaucoup des machines présentées ici s’entourent de communautés d’utilisateurs passionnés. Ils seront toujours prêts à répondre à vos questions ou vous filer un coup de pouce si vous bloquez quelque part.
