Les makers le savent bien : la technologie d’impression 3D n’est qu’un des nombreux composants de la panoplie de tout bricoleur qui se respecte. D’autres outils comme le scanner 3D, le graveur laser, toute sorte de scies encore et la fraiseuse CNC, peuvent venir compléter votre imprimante 3D de bureau et s’avérer utiles dans le cadre de certains projets.
La polyvalence : voilà la clé d’un bon atelier. Et bien qu’il existe quelques imprimantes 3D tout-en-un sur le marché, elles ont tendance à coûter plus cher que ce qu’un maker économe est prêt à dépenser. Bonne nouvelle : le maker suédois Simon Sörensen, connu pour sa chaîne YouTube axée sur le bricolage, RCLifeOn, a récemment partagé une vidéo montrant à ses abonnés comment transformer la fameuse Creality CR-10 en outil de gravure.
Après avoir équipé son imprimante 3D de cet outil, Sörenson est parvenu à graver avec précision des dessins complexes sur une feuille acrylique. Comme vous pouvez le constater sur la photo ci-dessous, le résultat est très impressionnant, d’autant plus quand la création finale est montée sur un support éclairé par un bandeau de LED RVB. Aujourd’hui, ce youtubeur en vogue suscite l’enthousiasme parmi la communauté grâce à son expérimentation originale autour de la gravure.
Bien que la vidéo en question se concentre sur la Creality CR-10, nous supposons qu’avec les ajustements adéquats, sa méthodologie pourrait également être appliquée à la Creality Ender 3 et peut-être même à d’autres imprimantes 3D bon marché. Même si vous ne possédez ni l’une ni l’autre de ces machines, le dernier projet en date de Sörenson vous permettra à tout le moins de stimuler votre créativité et vous donner des idées !
Jetons un coup d’œil aux pièces nécessaires et aux instructions étape par étape pour transformer la CR-10 en outil de gravure.
Matériel nécessaire et instructions
Pour son projet, Sörenson s’attaque à la Creality CR-10, une imprimante 3D de bureau abordable particulièrement appréciée, avec un important volume d’impression de 300 x 300 x 400 mm. En plus de l’imprimante 3D en elle-même, voici tout ce dont vous aurez besoin pour procéder à cette transformation :
- Moteur
- Mandrin
- Alimentation 12 V
- Contrôleur PWM
- LED
- Feuille acrylique 4 mm (il sera sans doute plus facile de trouver la bonne taille dans votre magasin de bricolage habituel)
Il vous faudra également imprimer en 3D le support du moteur, dont vous pouvez télécharger le modèle sur Thingiverse.
Comme vous le verrez dans la vidéo ci-dessous, l’assemblage est relativement simple. Le moteur doit être relié au contrôleur PWM, qui est lui-même alimenté par l’alimentation 12 V. Le maker a également conçu un support de moteur imprimable en 3D adapté à la CR-10, qui vient s’ajouter à l’ensemble du matériel nécessaire.

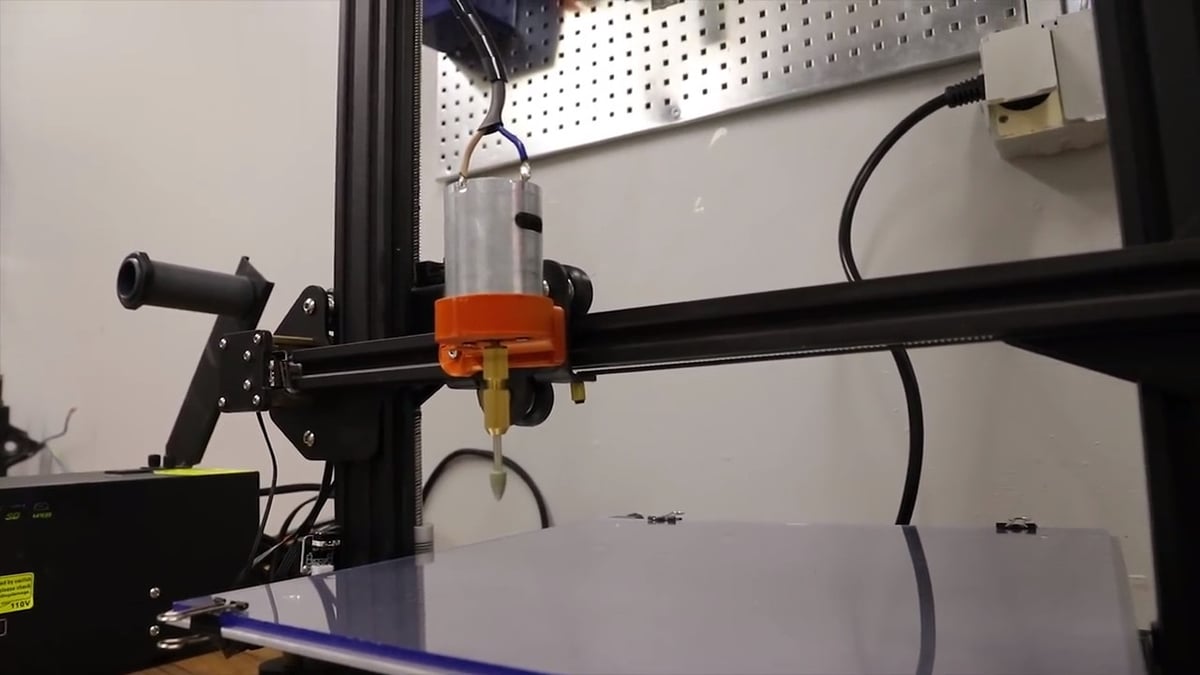

Une fois le support fixé à l’extrudeur, insérez-y le moteur. Il doit normalement entrer sans difficulté dans la pièce imprimée en 3D. Après avoir relié le contrôleur au bloc d’alimentation, il suffit de brancher le tout sur le secteur : vous n’avez plus qu’à admirer le moteur et le mandrin tournoyer !
Sörenson montre ensuite comment concevoir l’image à graver (en l’occurrence, un dessin de Bob l’éponge) et l’intégrer dans le logiciel de découpe. Il faut en effet régler certains paramètres afin que l’imprimante se comporte comme un outil de gravure. Par exemple, l’image doit avoir une épaisseur de couche d’environ 1 mm, le diamètre de la buse doit être de 0,2 mm, la rétractation verticale doit être fixée à 1 mm, et ainsi de suite.

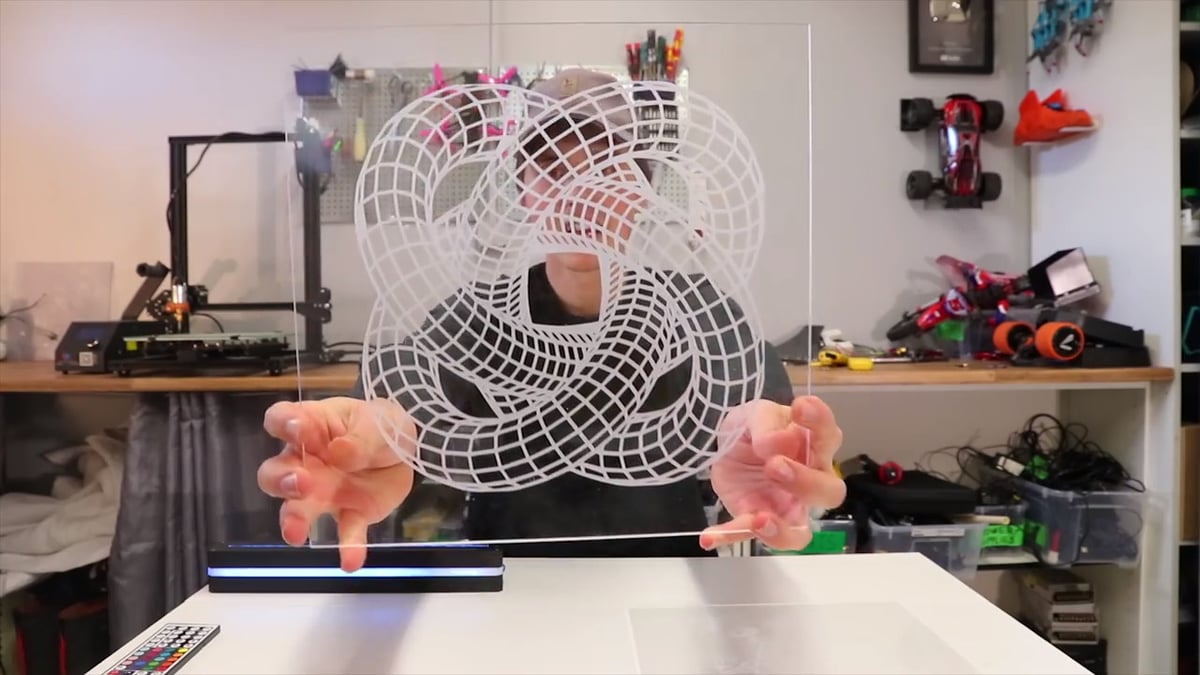

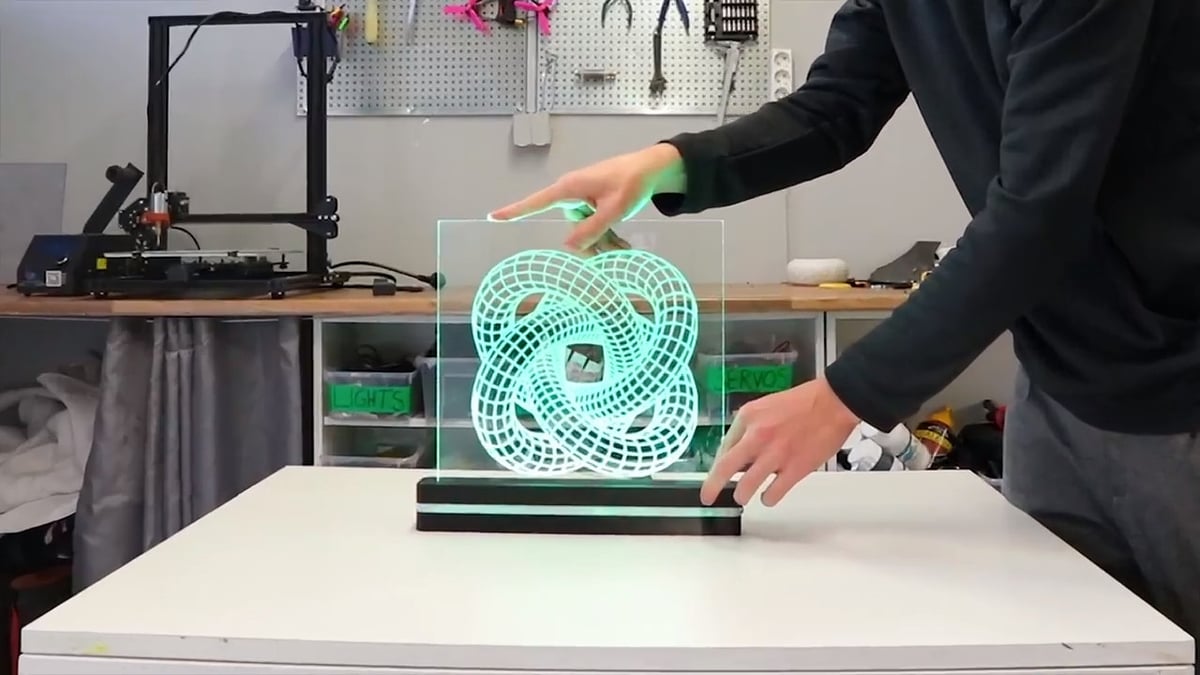

Afin d’éclairer la feuille acrylique gravée avec des lumières LED, le fabricant a également conçu un support imprimable en 3D. Vous en saurez plus sur le processus de conception de cette pièce en visionnant la vidéo ci-dessous. Non content d’obtenir un résultat déjà remarquable lors sa première tentative, Sörenson peaufine sa technique pour finalement graver un hypnotique trou de ver en 3D.
