Comme son nom l’indique, le test tout-en-un, (« All-In-One 3D Printer Test » en anglais) teste… tout ! Surplombs, ponts, stringing, extrusion, température, tension de la courroie…Tout y est. Vous allez pouvoir mettre à l’épreuve l’ensemble de votre imprimante 3D !

Une fois le modèle imprimé, identifiez les problèmes et trouvez des solutions grâce au guide de dépannage.

• Designer : majda107
• Popularité : sur Thingiverse, près de 230 utilisateurs ont déjà posté leurs résultats. Parmi eux, vous trouverez des epic fails et des impressions parfaites. Nous espérons qu’après avoir réglé votre machine, votre impression fera partie des chefs-d’œuvre.
• Plus d’informations : Thingiverse

Parfait pour Halloween, ce test de résistance permet de vérifier la capacité de votre machine à créer des ponts. Si tout se passe bien, vous ne devriez observer aucun problème de stringing ni aucun bout de filament qui vole au vent. Le modèle est une toile fine soutenue par un socle, le tout surplombé d’une mignonne petite araignée.

Les ponts qui composent la toile sont assez larges et constitués de simples lignes de filament imprimées en 3D, c’est donc une impression plutôt difficile (mais le résultat est adorable). Bien sûr, le but est de n’utiliser aucun support pour soutenir les fils de la toile. Côté hauteur de couche, n’allez pas au-delà de 0,2 mm. Le créateur de ce test conseille de garder un œil sur l’imprimante pendant les opérations, car beaucoup de choses peuvent mal tourner !

• Designer : E3D_
• Popularité : ce modèle a été téléchargé plus de 19 000 fois et compte près de 850 makes publiés. Aucun doute, il s’imprime bien.
• Plus d’informations : Printables

Ce modèle s’étend sur huit côtés qui testent chacun plusieurs aspects du calibrage de votre imprimante. Au total, il permet de vérifier 21 éléments différents, notamment les espaces négatifs, la précision dimensionnelle, les surplombs, le warping et les pylônes (ou pics). Il semblerait que le concepteur de ce modèle ait privilégié les tests de précision dimensionnelle, car il précise dans sa description les longueur et largeur attendues pour chacun des éléments.

• Designer : ctrlV
• Popularité : avec plus de 300 makes et près de 193 000 téléchargements, les utilisateurs sont nombreux à avoir imprimé ce test et apprécié sa capacité à vérifier de nombreux aspects liés à la qualité d’impression.
• Plus d’informations : Thingiverse

Ce grille-pain s’imprime tel quel d’une seule pièce (« print-in-place ») et comporte deux parois à charnières et un levier. De quoi donner un coup de chaud à votre imprimante ! Ce modèle est conçu pour tester les tolérances, les surplombs et l’adhérence du plateau. Si tout se passe bien, vous devriez pouvoir baisser le levier pour faire sauter les tartines, comme un vrai grille-pain. Par contre, si les tartines ne bougent pas, ça sent le roussi : votre machine a raté le test.

Le créateur conseille d’imprimer avec un remplissage de 20 % et une hauteur de couche de 0,2 mm (pour commencer). Pas de bordure ni de support pour ce modèle.

• Designer : Clockspring
• Popularité : ce modèle compte environ 118 000 téléchargements et plus de 450 makes publiés à travers les deux sites.
• Plus d’informations : Printables, Thingiverse

Ce cube de calibrage est une solution simple et rapide pour mettre votre imprimante 3D à l’épreuve. Son but principal : vous aider à déterminer la précision dimensionnelle de votre imprimante en ajustant ses pas par millimètre pour chaque axe. Mais vous pouvez également tester la température, l’extrusion et les vibrations.

• Designer : iDig 3Dprinting
• Popularité : le cube a été imprimé près de 1 300 fois. Vous trouverez aussi plus de 86 remix. Sa popularité s’explique sans doute par son design simple et rapide à imprimer (vous aurez besoin d’environ 30 minutes).
• Plus d’informations : Thingiverse

Plus d'infos

The Best 3D Printer Calibration Cubes

Cali Cat est un modèle très simple (et très mignon !) pour tester la précision de votre imprimante : surplombs, détails, ponts, extrusions, vibration… Le tout en moins d’une heure. Conçu pour le calibrage initial de votre machine, ce chat va vous faire gagner du temps !

Note : si vous imprimez un chat, puis un autre deux fois plus gros, le plus petit pourra s’emboîter sur la tête du plus gros.

• Designer : Dezign
• Popularité : sur Thingiverse, plus de 630 utilisateurs ont déjà posté leur propre Cali Cat, imprimé sur différentes machines et à partir de matériaux différents. Vous trouverez aussi plus de 130 remix.
• Plus d’informations : Thingiverse

À lire également

The Best 3D Printed Cat Toys & Accessories

Ce robot « print-in-place » se compose de 17 articulations fonctionnelles avec différents couplages, orientations et tolérances. Allant de 0,2 à 0,5 mm, les tolérances permettent de tester les jeux minimums que votre imprimante peut produire tout en assurant le mouvement de toutes les articulations.

Le concepteur explique que ce modèle est tout simplement un outil pour vous aider à trouver les meilleurs réglages pour votre imprimante. En ce qui le concerne, il a utilisé les réglages suivants : buse de 0,4 mm, hauteur de couche de 0,2 mm, filament PLA, 3 parois, 4 étages/toits, et remplissage de 10 %. Et il ne faut que 20 g de filament pour imprimer ce petit robot (si tout se passe bien, évidemment).

• Designer : Kazi Toad
• Popularité : ce modèle amusant compte plus de 6 200 téléchargements et 73 makes publiés sur les deux sites.
• Plus d’informations : Cults, Printables

Phil A. Ment est l’adorable mascotte de MatterHackers, conçue pour vous aider à calibrer votre imprimante 3D à la perfection. Pour reprendre les termes du fabricant, « Phil présente plusieurs caractéristiques spécifiques qui vont mettre votre imprimante à l’épreuve, notamment de petits détails en incrustation ou en relief, des surplombs, des cylindres verticaux et horizontaux, des flancs de raccordement, des chanfreins, des ponts, et même un casque parfaitement bombé ».

Le plus petit mesure 5 mm, le plus grand, 1 m 40 ! Vous pouvez même choisir différentes versions de Phil, dont un modèle optimisé pour l’impression résine, et un Phil Père Noël !

• Designer : MatterHackers
• Popularité : près de 200 Makes ont été postés sur Thingiverse et de nombreux utilisateurs et utilisatrices ont partagé leur armée de Phil !
• Plus d’informations : MatterHackers, Thingiverse

Vous retrouverez ce test sous le nom anglais de « Smart Compact Temperature Calibration Tower », la tour de calibrage de la température intelligente et compacte. Elle permet de tester les surplombs, les ponts, le stringing, et même la capacité de votre machine à imprimer des courbes. Cette tour est le modèle idéal pour calibrer rapidement la température de votre imprimante 3D.

• Designer : gaaZolee
• Popularité : 140 utilisateurs de Thingiverse ont publié leur propre modèle de la tour, qui a servi à calibrer différentes machines avec différents matériaux. Il existe également 45 versions de cette tour notamment variant en hauteur.
• Plus d’informations : Thingiverse

C'est chaud !

Impression 3D & PLA : la température d’impression idéale

Le « Funky Hollow Calibration Cube », de son petit nom anglais, est un modèle de test d’impression en forme de cube dont seule l’une des faces est pleine. Autrement dit, il n’a d’un cube que les contours, comme vous pouvez le voir dans la photo ci-dessus (une image vaut mieux qu’un long discours).

Ce modèle est parfait pour tester rapidement et efficacement la rétraction, les problèmes de suintement, les ponts (ou bridging), la précision dimensionnelle et les décalages de couches.

• Designer : orionwnix
• Popularité : ce test d’impression comptabilise 30 makes et neuf remix sur Thingiverse. Les makers partagent autant de photos de modèles ratés que réussis, il s’agit donc d’un test ni trop facile ni trop complexe.
• Plus d’informations : Thingiverse

Ce modèle open source, que l’on doit à Kickstarter et Autodesk, est destiné à fournir aux makers un test standard pour évaluer les performances de leur imprimante 3D. Qui n’aime pas vanter les mérites de sa machine en imprimant un joli modèle 3D ?

Le problème, c’est qu’il est bien compliqué de comparer les performances de deux imprimantes 3D différentes si l’une imprime un Benchy tandis que l’autre s’attaque à un vase. Ce fichier STL unique remet les pendules à l’heure en testant plusieurs variables, notamment les ponts, les surplombs et les détails complexes afin d’évaluer la précision, la résolution et l’alignement d’une machine.

• Designer : Kickstarter, en collaboration avec Autodesk
• Popularité : il est difficile de comptabiliser le nombre de fois que ce modèle a été imprimé, mais ce qui est certain, c’est qu’à All3DP, c’est un incontournable !
• Plus d’informations : GitHub

Ce modèle simple et rapide à imprimer vise à améliorer le saut en Z (ou « Z hop », voire Z lift, selon les logiciels) de votre imprimante. En substance, ce réglage du slicer empêche votre modèle d’être renversé par la buse en cours d’impression. S’il est bien réglé, il peut aussi vous aider à obtenir des impressions plus lisses, car il offre à la buse une plus grande marge de manœuvre.

Si ce modèle semble assez simple, son concepteur indique qu’il n’en est rien. Vous pouvez l’imprimer avec ou sans bordure, pour tester l’adhérence du plateau.

• Designer : lostintech
• Popularité : ce modèle de test compte environ 40 makes. De nombreux makers indiquent l’avoir imprimé avec succès.
• Plus d’informations : Printables

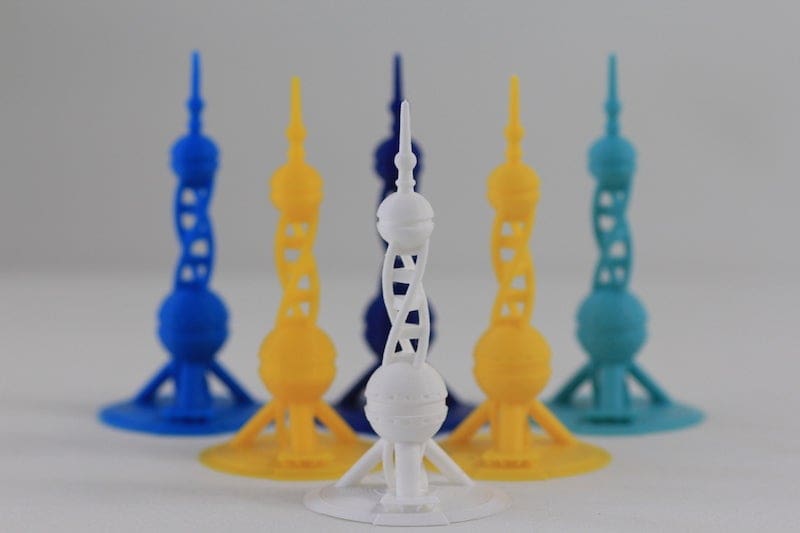

La tour PolyPearl permet de tester les ponts, les courbes, les surplombs, le stringing, et bien d’autres éléments. Ce modèle, que l’on pourrait comparer à une tour de torture tordue, vous aidera à calibrer rapidement les paramètres pour l’imprimante et le filament.

• Designer : Polymaker_3D
• Popularité : plus de 85 utilisateurs de Thingiverse ont calibré leur machine et leur filament à l’aide de cette tour de torture.
• Plus d’informations : Thingiverse

Ce test d’impression est constitué de plusieurs cubes de 5 mm empilés les uns sur les autres en escalier pour former un quart de pyramide. Bien sûr, le test va un peu plus loin, sinon ce serait trop facile : le modèle contient également des espaces creux.

Selon son concepteur, ce modèle permettra donc de tester la précision dimensionnelle de votre imprimante 3D, sa capacité à créer des ponts, ses performances en matière de refroidissement, mais également les E-steps, c’est-à-dire la calibration de l’extrudeur.

• Designer : MCroucher
• Popularité : ce test compte près de 230 makes, neuf remix et plus de 135 000 téléchargements sur Thingiverse. Les photos publiées jusqu’à maintenant semblent surtout figurer des tests réussis. Vous pouvez donc vous attendre à pouvoir obtenir une impression quasi parfaite… avec la bonne calibration !
• Plus d’informations : Thingiverse

La tolérance est un aspect essentiel pour obtenir des impressions 3D fonctionnelles, mais ce paramètre n’est pas toujours facile à ajuster. D’après les personnes l’ayant téléchargé, ce modèle est petit et rapide à imprimer. Pas de perte de temps !

Ce test comporte six écarts de tolérance différents, allant de 0,1 mm à 0,35 mm. Il s’agit en fait d’une structure principale entourée de pièces détachées : le but est de vérifier que ces pièces bougent une fois l’impression terminée. Si elles sont coincées, vous pouvez chercher du côté de votre imprimante, des paramètres d’impression ou de vos matériaux pour améliorer vos tolérances jusqu’à un niveau… tolérable.

Pensez à regarder les paramètres utilisés par d’autres makers dans les commentaires pour les comparer à vos propres valeurs.

• Designer : 3DMakerNoob
• Popularité : ce modèle cumule plus de 35 000 téléchargements et dépasse les 640 makes !
• Plus d’informations : Printables

Le nivellement du plateau est souvent la phase la plus délicate de la calibration d’une imprimante. Grâce à ce modèle, vous allez pouvoir découvrir comment améliorer la première couche de vos objets afin d’obtenir de meilleurs résultats.

• Designer : pgreenland
• Popularité : 15 utilisateurs de Thingiverse ont mis leur plateau à niveau avec ce test des plus pratiques. Vous pourrez par ailleurs choisir d’imprimer l’un des 270 remix (rien que ça !).
• Plus d’informations : Thingiverse

Plus d'infos

3D Printer Bed Leveling: Easy Step-by-Step Guide

Enfin, ce test permet de tester l’effet escalier, c’est-à-dire ces « marches » qui apparaissent à chaque nouvelle couche imprimée sur un angle incliné. Ce modèle se décline en neuf configurations d’angles de 5 à 85°, chacune se composant de deux angles dont la somme fait 90°. Cela vous permet de voir quel est le meilleur angle pour réduire l’effet escalier sur vos impressions qui comportent des lignes inclinées.

Une fois le bon angle trouvé, vous pouvez orienter correctement vos modèles de façon à ce que ses courbes soient à l’angle déterminé et paraissent plus uniformes et naturelles. Vous pouvez également imprimer plusieurs de ces modèles d’étalonnage à différentes hauteurs de couche et utiliser celui qui fonctionne le mieux.

• Designer : Devstroyer
• Popularité : ce test d’impression compte plus de 28 500 vues et 2 600 téléchargements sur Cults. La page ne figure aucune photo des réalisations des makers, mais le concepteur a publié les siennes. Au vu de ses réalisations, vous ne devriez pas avoir de difficulté à imprimer ce modèle.
• Plus d’informations : Cults

Pour en savoir plus

3D Print Orientation: What to Consider for Optimal Results

Make, le magazine dédié aux projets makers et aux avancées tecnologiques, a créé son propre arsenal de tests d’impression 3D. En tout, ce sont 7 modèles de calibrage qui vous permettront de tester les principaux points faibles des imprimantes, tels que le bridging, la résonnance des axes X, Y et Z, la précision dimensionnelle, les détails les plus fins, les surplombs, etc.

• Designer : Make
• Popularité : plus de 70 utilisateurs ont mis en ligne leur impression. Il existe également sept remix de ces designs sur Thingiverse. Si l’on se fie aux photos postées, il semblerait que de nombreux utilisateurs aient eu du mal à utiliser le test du bridging pour régler leur machine.
• Plus d’informations : Thingiverse

Cet adorable modèle n’a pas pour but de tester la précision ou la tolérance, mais plutôt de vérifier certains paramètres destinés à imprimer des objets non pas techniques, mais esthétiques. Le Cali-Dragon permet ainsi de tester la consistance des couches (pour une surface plus lisse), le stringing, les surplombs, le ghosting, et le niveau de détail. Et avec un modèle aussi joli, il serait dommage de ne pas tester en plus la couleur et la qualité de votre nouvelle bobine de filament !

D’après le créateur, le dragon peut être imprimé sans aucun remplissage, et les autres paramètres d’impression tels que la hauteur de couche et le nombre de parois seront à définir selon ce que vous souhaitez tester. Un conseil : commencez avec une hauteur de couche de 0,2 mm et trois parois, puis ajustez en fonction de vos besoins.

• Designer : McGybeer
• Popularité : à travers les différents sites, ce modèle cumule plus 1 600 makes.
• Plus d’informations : Cults, MyMiniFactory, Printables, Thingiverse
