Perfectionnez votre CR-10
On connait Creality pour ses imprimantes 3D à destination du grand public et des bricoleurs amateurs. Parmi son offre, les Ender 3 sont sans conteste les plus célèbres, suivies de près par les CR-10.
Tel qu’elle est vendue, la CR-10 est une bonne imprimante 3D. Mais avec un peu d’huile de coude et quelques upgrades, elle peut devenir carrément excellente.Pour vous, nous avons sélectionné les meilleures améliorations développées pour la CR-10 et ses différentes versions (CR-10 S, S4, et S5, CR-10 Mini, CR-10 Pro, CR-10 V2, et CR-10 V3). Chacune de ces upgrades offre une nouvelle fonctionnalité utile (c’est-à-dire que nous n’avons inclus aucun ajout purement décoratif), dont l’efficacité a été prouvée.
Afin de faciliter la lecture de cet article, nous l’avons divisé notre liste en trois catégories. Par ailleurs, chacune des upgrades proposées est compatible avec toutes les versions de la CR-10 citées ci-dessus, sauf mention du contraire. Alors, prêts à vous retrousser les manches ?
Ergonomie
Les upgrades de cette catégorie ont pour objectif d’améliorer l’expérience des utilisateurs. Il s’agira par exemple de faciliter le nivellement du plateau, ou bien d’ajouter un adaptateur pour prendre en charge tous les formats de carte SD.

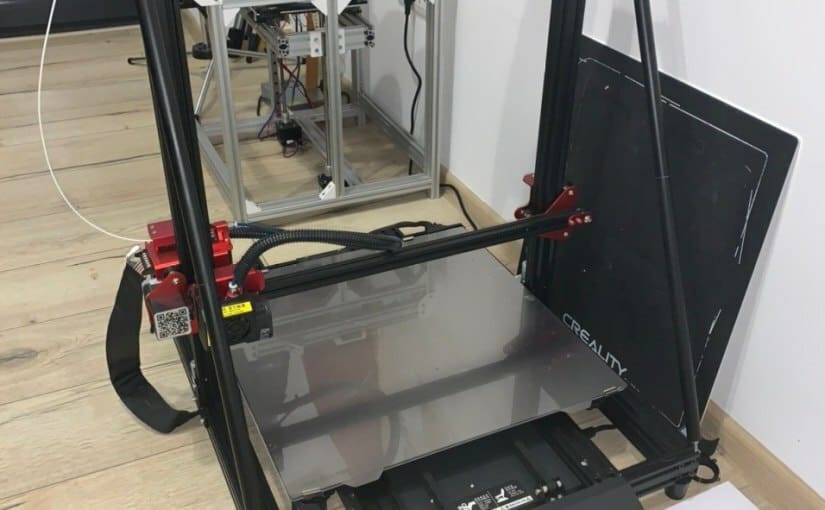

Plaque d’impression
Si vous êtes dans l’impression 3D depuis un certain temps déjà, vous n’êtes pas sans savoir que l’adhérence du plateau est l’un des facteurs de réussite les plus importants pour votre machine. Vous en avez d’ailleurs peut-être marre de vous débattre avec votre grattoir ou votre cutter dès qu’il faut décoller une impression un peu fragile. Gare à la casse !
Heureusement, Creality propose des améliorations assez intéressantes pour améliorer l’adhérence. On pense notamment à sa plaque d’impression en verre trempé, dont le revêtement spécial en carborundum rappelle celui de l’Ultrabase d’Anycubic. On en lit de très bons retours : cette plaque présenterait une adhérence fantastique à chaud, tout en assurant un décollement très facile à froid.
Si vous ne faites pas confiance au verre, laissez-vous tenter par la plaque flexible de Wham Bam, l’une des meilleures sur le marché ! Disponible en différentes tailles et formats, elle permet de décoller vos impressions sans recourir au fameux grattoir. Vous allez gagner du temps, et épargner vos doigts par la même occasion.
Concernant la compatibilité : la plaque en verre trempé de Creality conviendra à toutes les CR-10 à l’exception de la S4 et S5. La solution de Wham Bam se décline en différentes tailles, jusqu’à 510 x 510 mm, ce qui est parfait si vous possédez une CR-10 S4 ou S5.
Concepteur : Wham Bam Systems, Creality, et Anycubic, parmi d’autres.
Compatibilité : toutes les CR-10 pour Wham Bam. Les plaques d’impression en verre trempé de Creality et d’Anycubic ne conviennent pas à la S4 et S5.
Matériel supplémentaire: aucun.
Site : Wham Bam

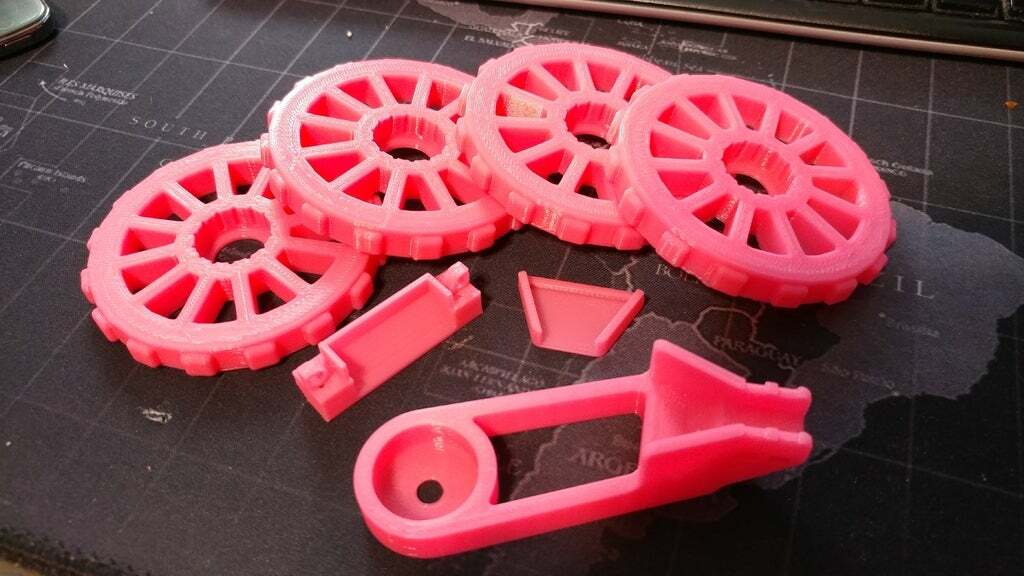

Molettes de réglage du plateau et décharge de traction
Vous avez l’impression de passer votre temps à tourner les petites molettes sous le plateau de votre Creality, à la recherche du nivellement parfait ? Cette amélioration va vous changer la vie !
Ces petites roues imprimables en 3D s’emboîtent par dessus les molettes déjà présentes, pour un nivellement bien plus facile et précis. Il existe plusieurs modèles, mais nous avons choisi celui-ci plus particulièrement parce qu’il comprend également une décharge de traction pour les câbles du plateau chauffant.
Cette solution, comme son nom l’indique, permet de soulager la tension que subissent les câbles, pour une impression plus sûre et sereine, surtout si elle dure longtemps. Une upgrade qui devrait intéresser quiconque souhaite éviter de voir sa maison partir en fumée à cause d’une impression 3D, c’est-à-dire la grande majorité d’entre nous.
Concepteur : Nerys
Compatibilité : anciennes CR-10 et CR-10S (les nouveaux modèles incluent désormais cet équipement).
Matériel supplémentaire : aucun.
Site : Thingiverse

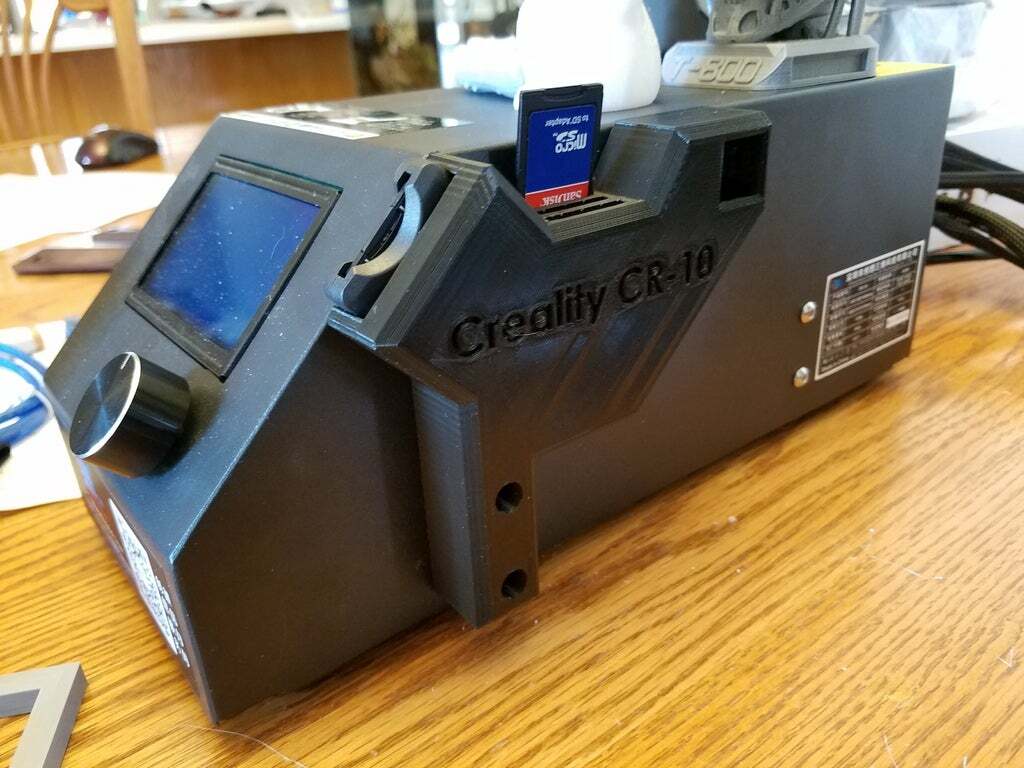

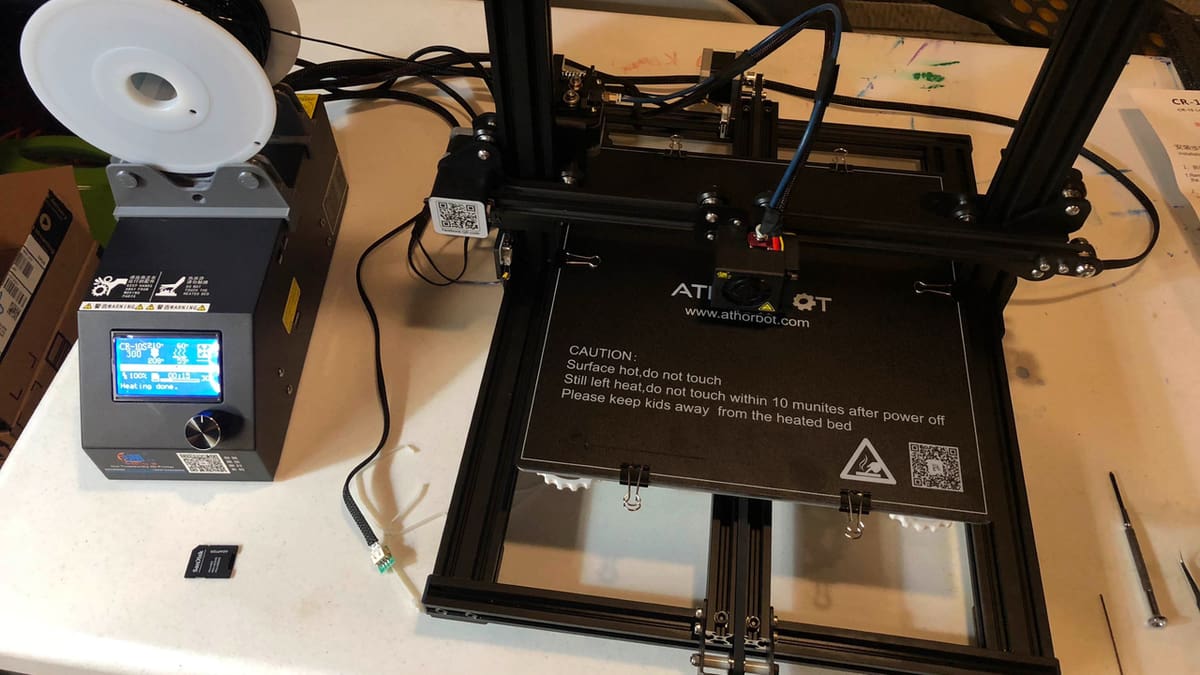

Câble d’extension micro SD
Si vous avez toujours peur de perdre la minuscule carte micro SD fournie avec votre imprimante, cette amélioration devrait vous plaire.
Il s’agit d’un boîtier où vous pourrez dissimuler un câble d’extension pour votre carte micro SD. En substance, c’est comme si vous ajoutiez un vrai lecteur de carte SD à votre machine. Cette upgrade permet également de repositionner le port SD, qui s’ouvre désormais sur la face avant de l’imprimante, et non sur le côté, ce qui peut s’avérer pratique.
Le boîtier présente aussi l’avantage de protéger le câble en nappe, qui a tendance à être un peu fragile. Mieux vaut prévenir que guérir !
Concepteur : RioT_3D
Compatibilité : CR-10, CR-10S, CR-10 Mini (fichiers différents).
Matériel supplémentaire : aucun.
Sites : Thingiverse, Amazon.

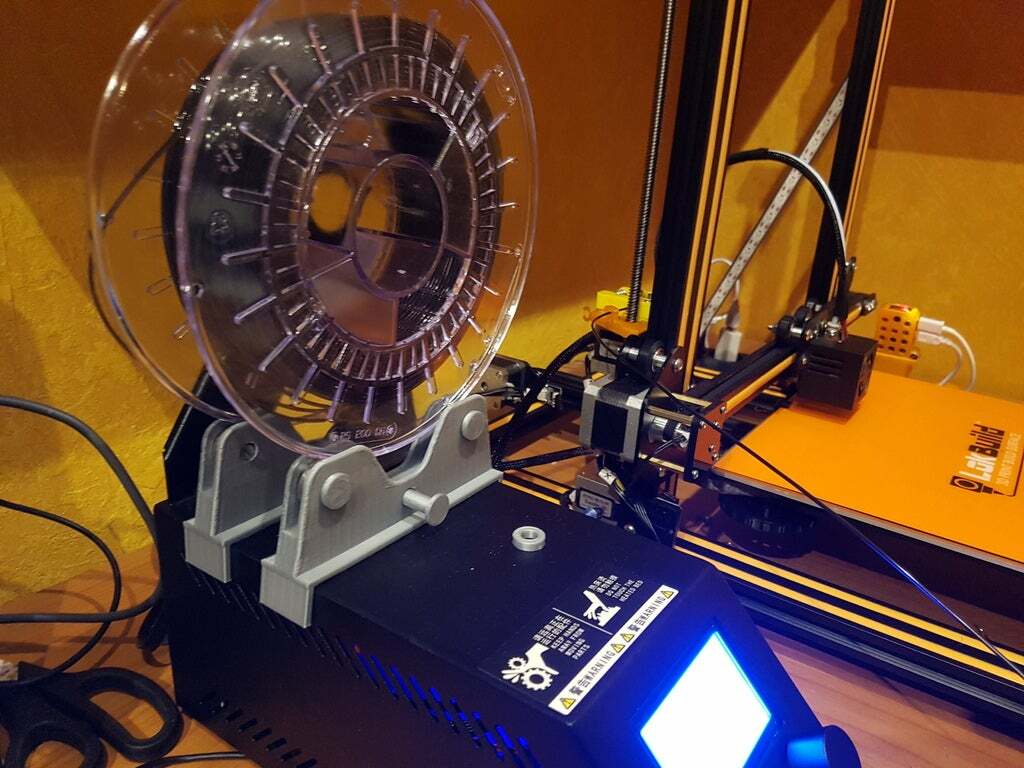

Support pour bobine
Les utilisateurs de la CR-10 se plaignent souvent de son porte-bobine, qui laisse un peu à désirer.
Cette upgrade est tout simplement géniale : il s’agit d’un support doté de quatre roulements, sur lesquels repose la bobine, qui peut être de n’importe quelle taille. Cette solution permet par ailleurs de réduire les frottements et ainsi de soulager un peu la tension exercée sur l’extrudeur.
Le support se fixe sur le capot du boîtier de contrôle, ce qui permet d’accéder aisément à la bobine. Sur certains modèles de la CR-10 où le porte-bobine est monté directement sur l’imprimante, cette upgrade permet également de réduire l’impact des vibrations.
Concepteur : ThingMaker72
Compatibilité : toutes les CR-10.
Matériel supplémentaire : 4 roulements à billes 608.
Site : Thingiverse

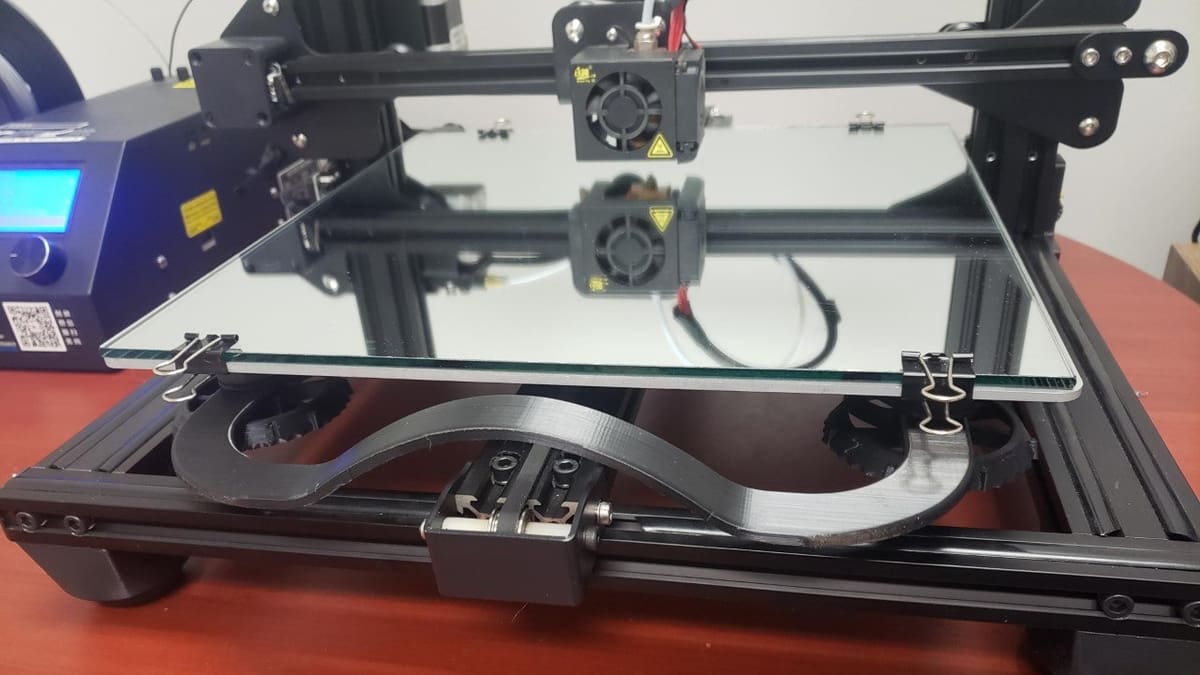

Poignée pour plateau
Il n’est pas toujours facile de déplacer le plateau d’impression à la main, et vous risquez même parfois de vous brûler. Pour vous faciliter la vie, imprimez vos propres poignées de plateau (aucune pièce supplémentaire n’est requise !).
Pour installer la poignée, dévissez les molettes de nivellement, placez la pièce sous le plateau, puis revissez les molettes pour resserrer le tout. C’est aussi une solution très pratique pour garder votre plateau bien propre en évitant de toucher directement la surface d’impression lorsque vous le déplacez.
Concepteur : Ingeni
Compatibilité : CR-10, CR-10S, Mini (Remix).
Matériel supplémentaire : aucun.
Site : Thingiverse

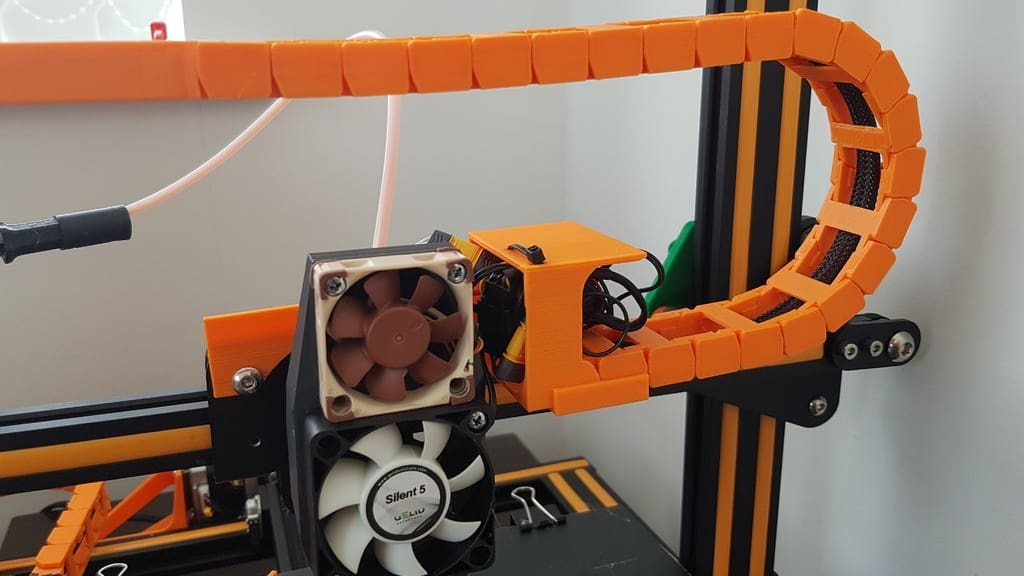

Chaîne de guidage
Utilisées sur toutes sortes de machines CNC et d’appareils électroniques, les chaînes de guidage sont parfaites pour maintenir tous vos câbles en place.
Dans le cas des imprimantes 3D, cet accessoire permet en plus d’empêcher les câbles de se prendre dans le plateau chauffant ou dans l’extrudeur lors de leurs déplacements. Grâce à cette amélioration, vous vous épargnerez moult petits désagréments, comme le décrochage inopiné d’un câble de moteur pas-à-pas.
Cette chaîne de guidage apporte aussi un peu de style et de peps à votre machine, surtout si vous lui choisissez une couleur originale.
Concepteur : stevenfayers
Compatibilité : CR-10.
Matériel supplémentaire : 2 vis M5 de 50 mm, écrous de blocage en nylon, colliers de serrage.
Améliorations fonctionnelles
Les améliorations fonctionnelles permettent d’optimiser les performances de votre imprimante et d’obtenir de meilleurs résultats d’impression. Nous en avons sélectionné plusieurs, notamment des upgrades de conduits de ventilation et de hotends.

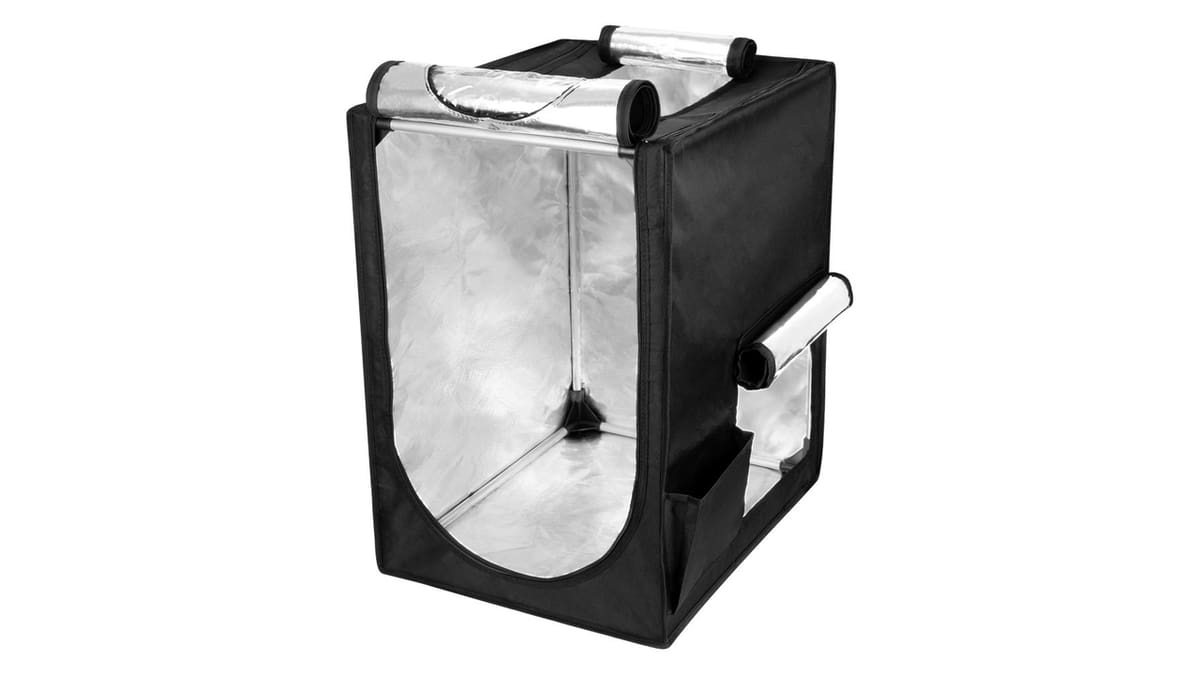

Enceinte
L’impression avec du PLA pose rarement des difficultés, mais les imprimantes CR-10 ont souvent bien plus de mal avec l’ABS et le nylon. Le combo structure ouverte et grand plateau chauffant n’aide vraiment pas lorsqu’il s’agit d’éviter les courants d’air et de maintenir une température constante.
Conscient de ce problème, Creality a mis au point un kit de protection pour imprimante, une enceinte qui vous permet de protéger votre imprimante contre les aléas extérieurs. Dimensionnée pour s’adapter à la CR-10 originale et aux imprimantes Ender, la plus petite enceinte devrait convenir à la plupart des machines de la série CR. Pour la S4 et la S5, il vous faudra choisir la plus grande taille.
Concepteur : Creality
Compatibilité : CR-10, CR-10S, CR-10 Mini pour la petite enceinte, CR-10 S4 et S5 pour la plus grande.
Matériel supplémentaire : aucun.

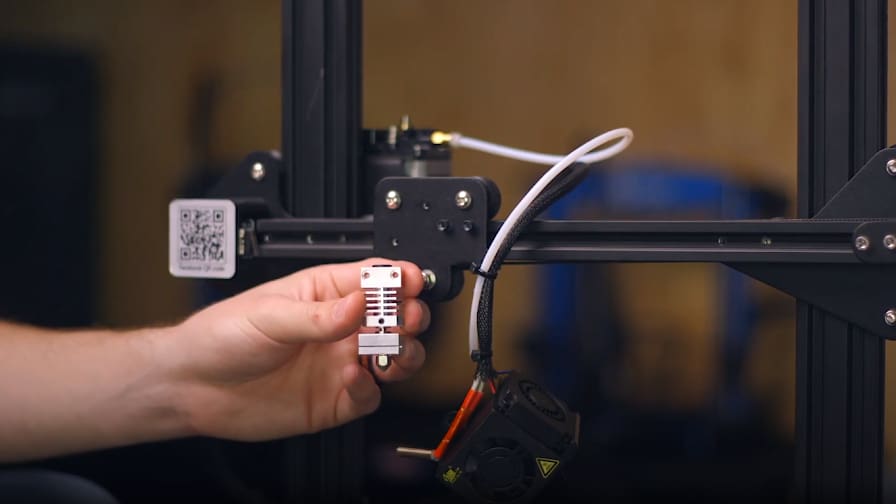

Hotend en métal de Micro Swiss
Le hotend d’origine de la CR-10 est loin d’être le pire de sa catégorie, mais il n’est pas non plus sans défauts. D’une part son revêtement en PTFE n’apprécie pas tellement les impressions à haute température, et d’autre part, beaucoup d’utilisateurs se plaignent de son manque de fiabilité.
Heureusement, pour remplacer le fautif et régler tous vos problèmes, Micro Swiss propose un hotend tout en métal qui s’adapte au support d’origine sans aucune modification nécessaire.L’entreprise vante également les mérites de ses buses en laiton plaqué très résistantes à l’usure, une véritable upgrade comparée à la buse d’origine.
Concepteur : Micro Swiss
Compatibilité : toutes sauf la CR-10 V2 et V3.
Matériel supplémentaire : aucun.
Site : Amazon

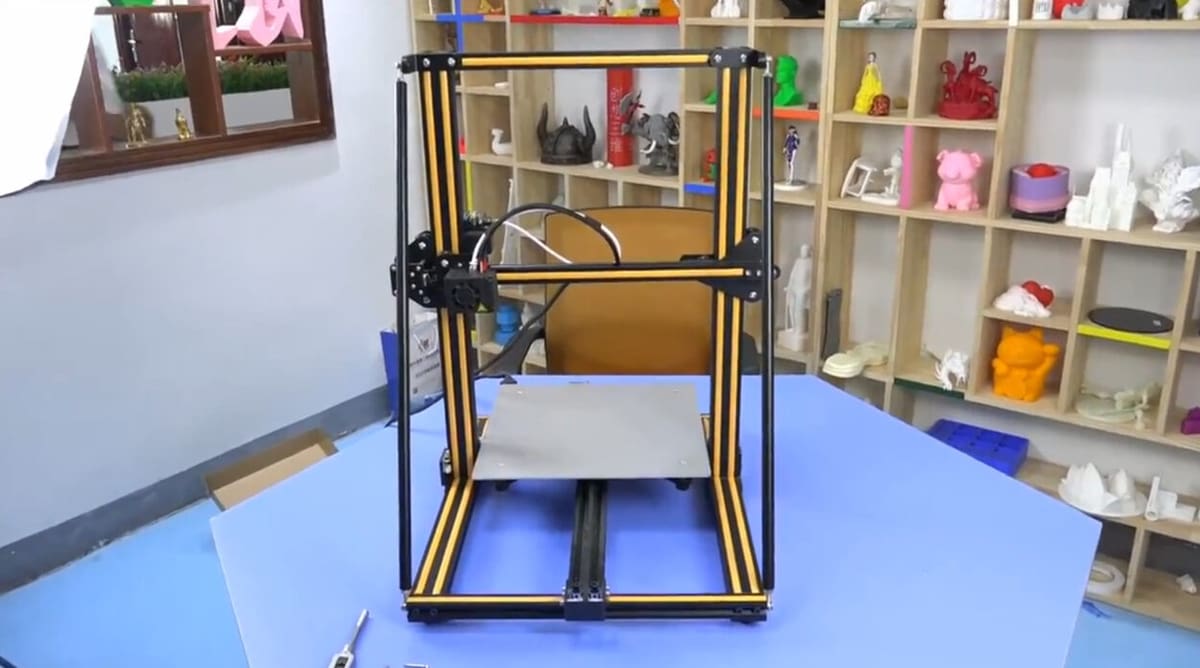

Baguettes de support
Vous avez peut-être remarqué que les hauts profilés verticaux de l’axe Z de la CR-10 ne sont pas des plus stables. Cela peut entraîner des oscillations et donc des couches irrégulières sur les impressions en hauteur.
Pour atténuer le problème, il est possible d’acheter des baguettes de support similaires à celles fournies sur la CR-10 V2. Le kit inclus également tous les accessoires nécessaires pour les fixer au cadre.
Le kit que nous présentons ici est compatible avec la CR-10 et la 10S. Les autres CR-10 n’ont pas les mêmes dimensions au niveau du cadre, il leur faudra donc une version personnalisée de ces baguettes (on vous en propose une plus bas !).
Concepteur : Chpower
Compatibilité : CR-10, CR-10S.
Matériel supplémentaire : aucun.

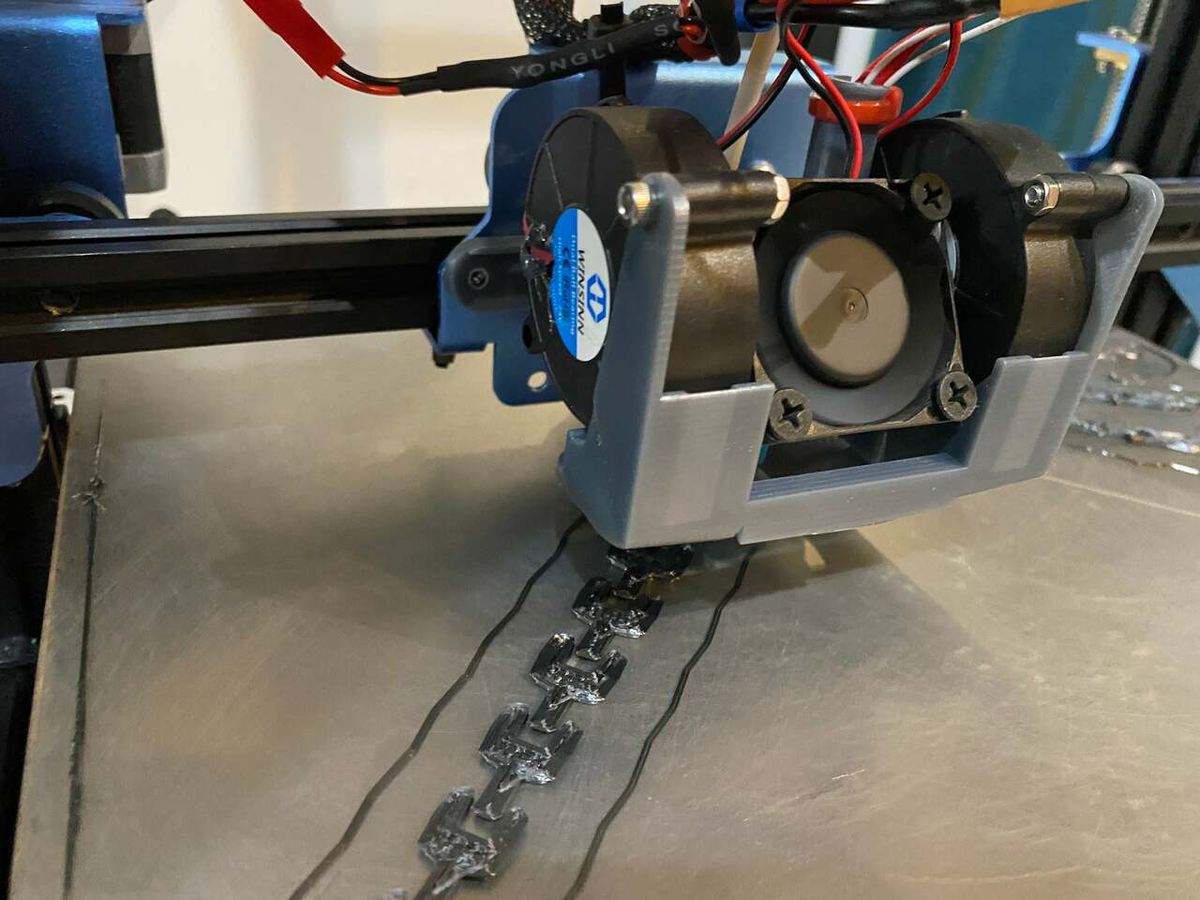

Système de refroidissement
Le système de refroidissement peu convaincant de la CR-10 est un problème fréquemment soulevé par les utilisateurs de la machine. On reproche en effet au ventilateur de ne pas brasser suffisamment d’air et de mal diriger son flux, qui devrait être davantage tourné vers la buse ou l’impression. Pour régler ce problème, l’une des meilleures solutions consiste à installer le Hero Me Gen 5, afin de créer un meilleur flux d’air. De plus, il est entièrement modulaire et personnalisable.
Bien sûr, vous n’êtes pas non plus obligé de conserver les composants fournis avec la CR-10 : pourquoi ne pas ajouter des ventilateurs plus puissants, ou même un capteur de nivellement automatique du plateau ? Ce système est également compatible avec d’autres hotends, comme le V6 d’E3D ou le Mosquito de Slice Engineering. Dans tous les cas, vous ne devriez pas avoir de problème avec le matériel déjà en place sur votre machine.
Concepteur : mediaman
Compatibilité : toutes les CR-10 sauf la Mini.
Matériel supplémentaire : assortiment de vis et d’écrous, en fonction de votre configuration.
Site : Thingiverse

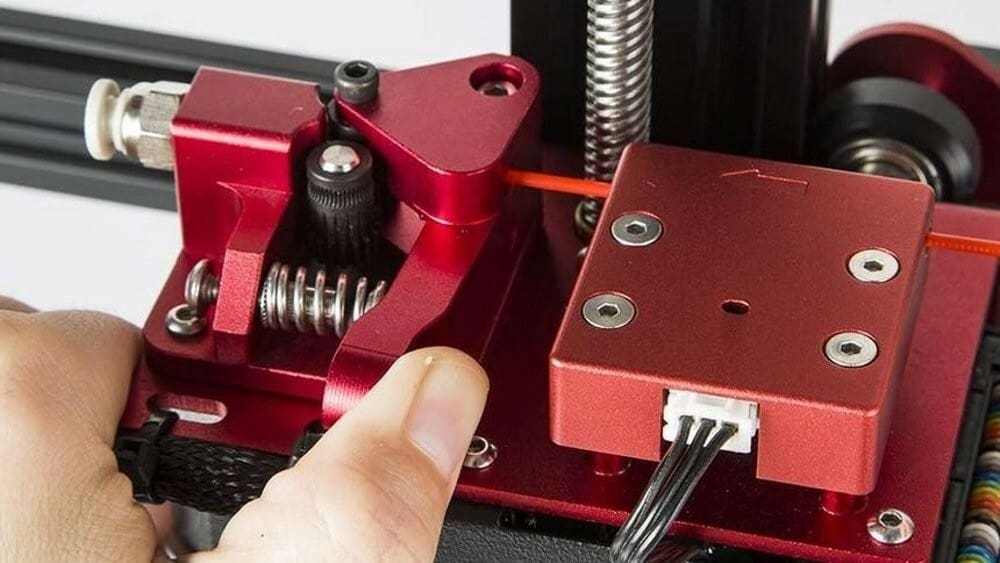

Kit d’extrudeur en métal
Un extrudeur obstrué par un filament qui est mal passé, c’est la hantise de tout maker.
Heureusement, avec l’extrudeur à double entraînement Bondtech de Creality, ce type de problème ne devrait plus être qu’un lointain cauchemar. Cette upgrade est fournie par défaut sur certaines des CR les plus récentes, mais pour ceux d’entre vous qui possèdent un modèle plus ancien, ce kit sera une amélioration bienvenue. Il vous suffit de remplacer l’un par l’autre, de recalibrer les E-steps, et c’est reparti !
Si vous avez la chance de posséder une CR-10 V2, vous pouvez également acheter un vrai extrudeur Titan E3D. Conçue pour s’intégrer sur la CR-10 V2 pour lui offrir une configuration en direct drive, cette upgrade permet d’imprimer plus facilement avec des filaments flexibles et résout certains des problèmes courants des tubes Bowden. Le Titan peut également être utilisé à la place de l’extrudeur d’origine sur les autres modèles de CR-10, mais il lui faudra alors un support dédié pour être fixé correctement.
Notez que pour ce genre de modification, il est conseillé de calibrer votre extrudeur pour vous assurer que votre imprimante alimente la bonne quantité de filament pendant l’impression.
Concepteur : Creality
Compatibilité : anciennes CR-10.
Matériel supplémentaire : aucun.

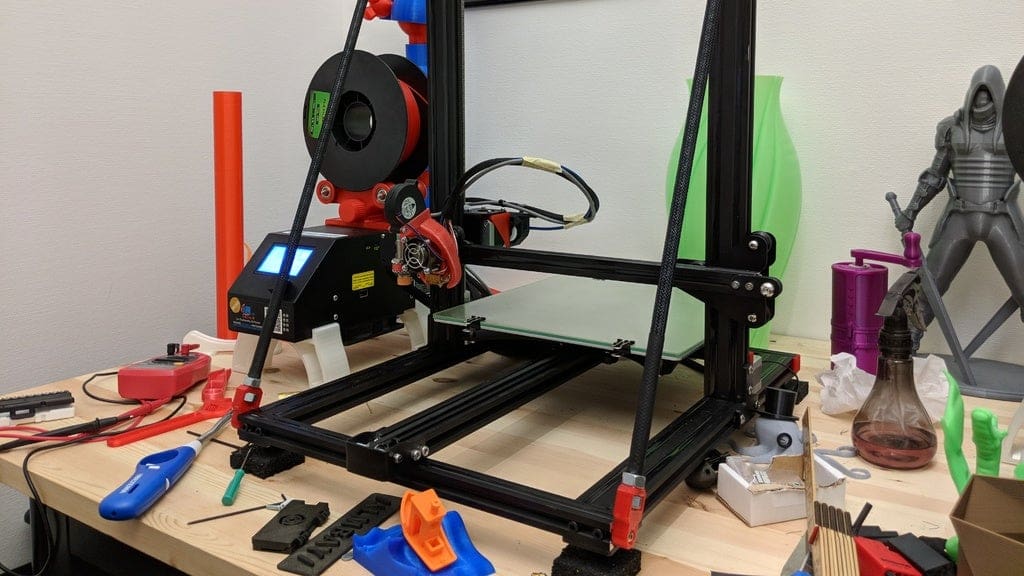

Supports de l'axe Z
Lors de l’impression de pièces de grande taille, les vibrations qui traversent le châssis de l’imprimante sont souvent amplifiées sur l’axe Z, ce qui entraîne des effets de bande sur le dessus des impressions. L’une des meilleures façons d’atténuer ce problème est de mieux soutenir l’axe Z à l’aide de supports.
Ces supports se fixent à la base de la CR-10 et sur l’axe Z, et des tiges entre les deux viennent ajouter de la rigidité au cadre. Le modèle que nous vous avons déniché nécessite quelques pièces supplémentaires, mais rien d’extraordinaire.
Notez que cette amélioration est une version « maison » du kit de baguettes de support ci-dessus. De la même manière, elle n’est pas nécessaire sur la CR-10 V2.
Concepteur : jonathanlundstrom
Compatibilité : CR-10, CR-10S, CR-10 S4, CR-10 S5.
Matériel supplémentaire : assortiment d’écrous et de boulons, tous listés sur la page du projet.
Site : Thingiverse

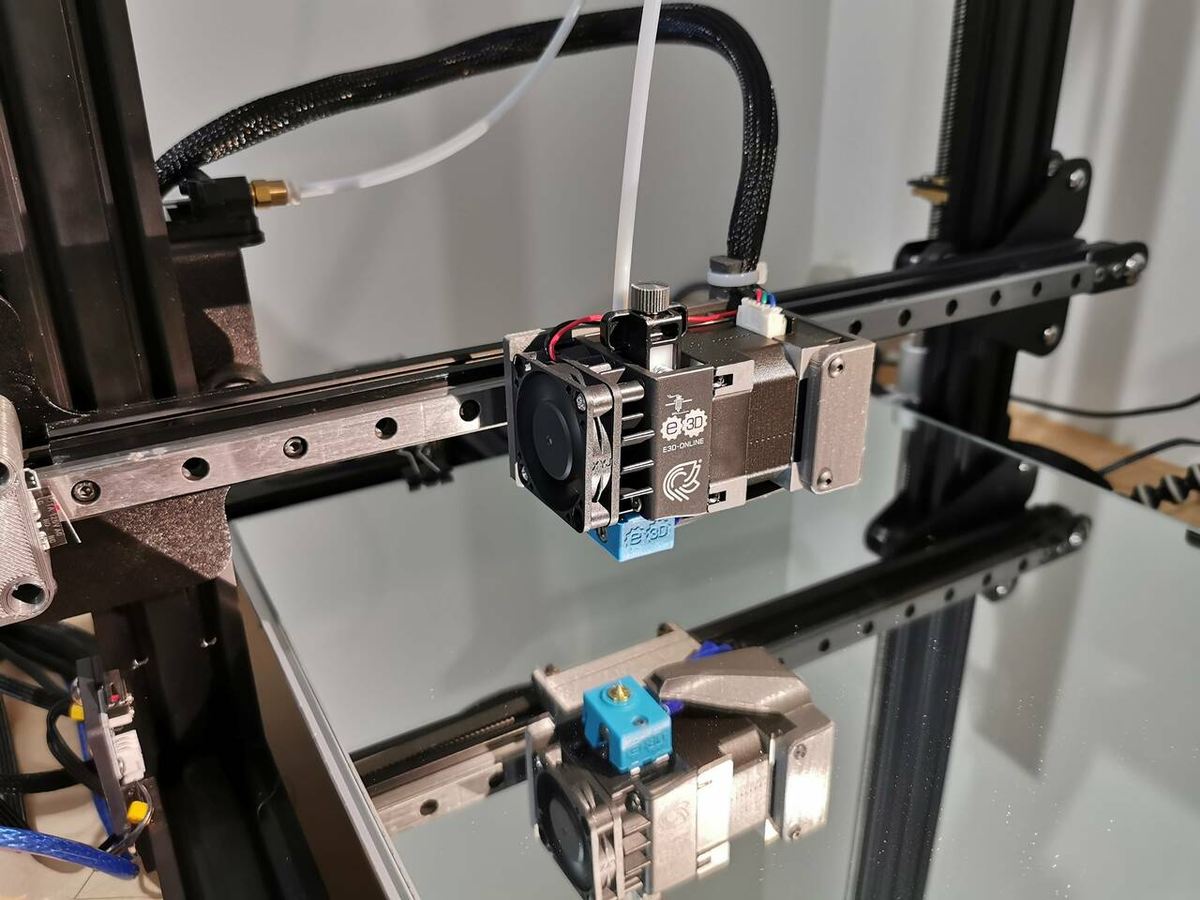

L’Hemera de E3D
On connait E3D pour ses hotends de haute qualité, comme ceux de sa série V6. L’Hemera, notamment, est un extrudeur compact en direct drive.
D’après le fabricant, cet extrudeur peut imprimer les flexibles aussi vite que le PLA grâce à son tube très court, qui empêche le filament de se déformer ou de se plier sur lui-même. C’est un problème courant avec le TPU, et c’est d’ailleurs pour cette raison que ce matériau est si difficile à imprimer.
Comme l’Hemera embarque également un hotend E3D, il sera compatible avec toute la ligne de produits du fabricant, notamment le Volcano et le SuperVolcano.
Concepteur : E3D
Compatibilité : toutes les CR-10.
Matériel supplémentaire : vous devrez imprimer un support pour pouvoir l’utiliser.
Extensions
Les extensions sont des upgrades qui permettent d’ajouter certaines fonctionnalités ou des petits plus à votre imprimante, sans que cela influence sur ses performances. Ce sera par exemple une carte mère de meilleure qualité pour un fonctionnement quasi silencieux, ou un capteur pour le nivellement automatique du plateau, pour dire au revoir aux réglages manuels.
Tube Bowden Capricorn
Si vous avez déjà un bel extrudeur tout neuf, pourquoi ne pas viser la même qualité et précision pour le reste du système ?
Le tube Capricorn, dans sa couleur bleu foncé emblématique, est bien plus étroit qu’un tube Bowden standard en PTFE. En d’autres termes, il offre moins d’espace pour que le filament se tortille lors de son déplacement vers la buse. Il en résulte une extrusion plus douce, plus précise et plus régulière tout au long de votre impression.
Autre avantage, le tube Capricorn empêche le filament de se replier sur lui-même, ce qui est particulièrement important si vous imprimez avec des filaments flexibles.
Concepteur : Capricorn
Compatibilité : toutes les CR-10.
Matériel supplémentaire : aucun.

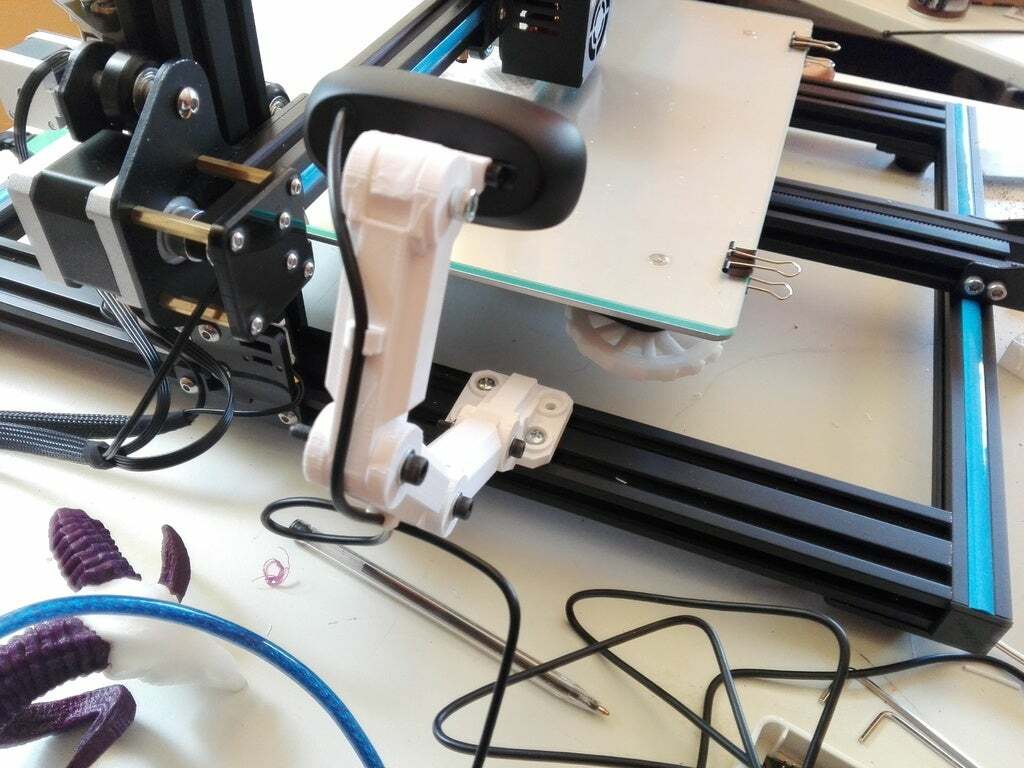

Support de caméra
Si vous aimez faire des time-lapses de vos impressions, ou si vous souhaitez surveiller votre impression à distance, cette upgrade est indispensable. En substance, il s’agit d’un bras articulé imprimable en 3D permettant de monter une caméra ou un module caméra Raspberry Pi sur votre imprimante.
Ce modèle existe en deux versions : l’une se fixe au plateau, tandis que l’autre est installée sur le cadre. En fixant le bras sur le cadre, vous aurez un résultat plus stable, mais la version plateau offre quant à elle une vue plus cohérente.
Concepteur : RaffoSan
Compatibilité : CR-10, CR-10S.
Matériel supplémentaire : assortiment d’écrous et de boulons M3 et M4.
Site : Thingiverse : fixation au plateau ou au cadre

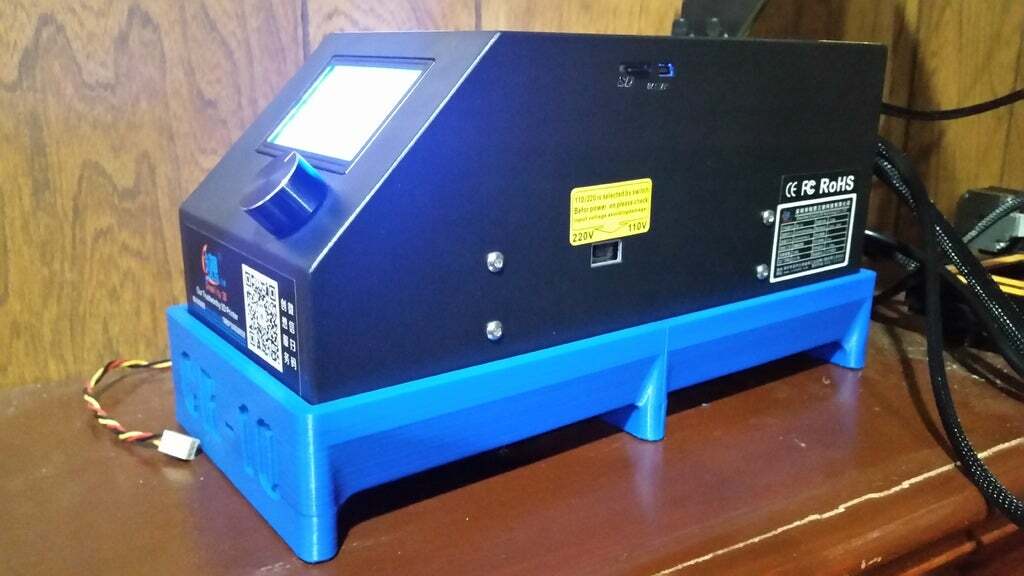

Refroidissement du boîtier de contrôle
Une modification assez populaire pour le boîtier de contrôle de la CR-10 consiste à remplacer les ventilateurs de la carte mère et de l’alimentation fournis par défaut par deux ventilateurs de 120 mm. Il s’avère que ces grands ventilateurs sont beaucoup plus silencieux et plus efficaces que leurs homologues de série, plus petits.
En prime, vous devriez pouvoir prolonger la durée de vie des composants électriques à l’intérieur du boîtier en leur apportant plus d’air.
Concepteur : Midevil1
Compatibilité : CR-10.
Matériel supplémentaire : 2 ventilateurs de 120 mm.
Site : Thingiverse

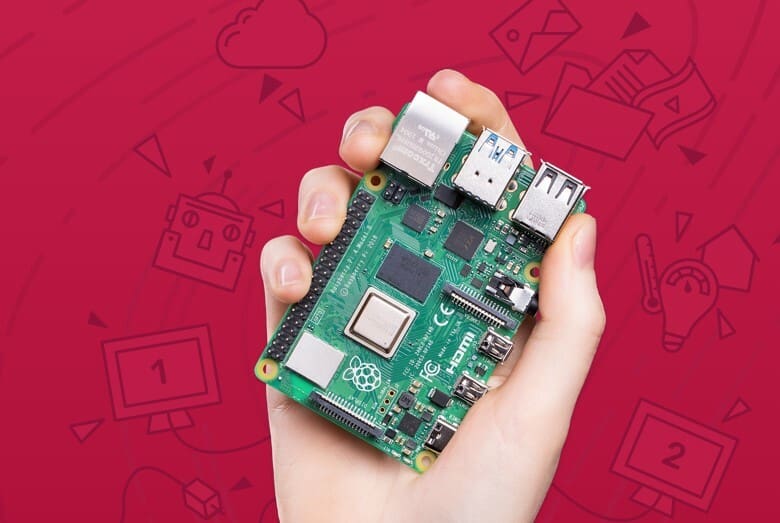

Raspberry Pi
Il existe de nombreuses excellentes raisons d’ajouter un Raspberry Pi à votre CR-10, mais le plus souvent cette upgrade sert avant tout à installer un OctoPi. Grâce à OctoPrint, l’OctoPi vous permet de surveiller et contrôler votre imprimante à distance ou via le wifi. Vous pouvez ainsi jeter un œil à votre impression en cours et vous assurer qu’il n’y a pas de problème. Si vous le souhaitez, vous pouvez même mettre en place une ferme d’imprimantes. Autre caractéristique intéressante de l’OctoPi, il permet d’enregistrer automatiquement l’impression complète grâce à une caméra connectée.
Le Raspberry Pi est bien sûr le seul composant essentiel de cette amélioration, mais vous pouvez également ajouter un module caméra Pi ou une webcam. Et n’oubliez pas d’imprimer un joli boîtier pour votre Raspeberry Pi !
Concepteur : Raspberry Pi Foundation
Compatibilité : toutes les CR-10.
Matériel supplémentaire : aucun.
