Vous voulez garder votre filament en parfait état ? RichRap, ingénieur et passionné par l’impression 3D, nous montre comment créer soi-même une boîte de stockage chauffée pour filament 3D à moins de 30 €.  La DryBox, c’est par ici !

Quelle que soit la précision du réglage de votre imprimante 3D, la qualité de vos impressions dépend fortement de l’état du filament que vous faites passer dans l’extrudeur. Certains matériaux d’impression 3D sont très sensibles à l’humidité de l’air, ce qui peut entraîner des impressions de mauvaise qualité. Lorsque vous ne les utilisez pas, ces filaments délicats doivent être conservés dans un récipient hermétique avec un sachet déshydratant et séchés dans un four avant l’impression.

Dans le projet du week-end de cette semaine, nous vous présentons la DryBox, une boîte de stockage pour filament 3D chauffée : créée par RichRap, ingénieur féru d’impression 3D. Non seulement ce dispositif permet de conserver votre filament bien entreposé, mais il peut aussi chauffer activement le matériau pendant l’impression. Plus important encore, l’ensemble du projet ne devrait pas vous coûter plus de 20 à 30 €, selon l’endroit où vous vous procurez vos matériaux.

Regardons un peu plus en détail ce dont vous aurez besoin pour construire vous-même une boîte de stockage pour filament 3D chauffée DryBox !

Boîte de stockage pour filament 3D chauffée DryBox : de quoi avez-vous besoin ?

Un peu d’impression 3D est nécessaire pour la réalisation de la DryBox chauffée. Cependant, vous devrez également vous procurer d’autres pièces (peu coûteuses). Voilà ce qu’il vous faut :

• Imprimante 3D
• Boîte de rangement en plastique avec couvercle hermétique (11 litres ou plus)
• Un tapis chauffant pour terrarium (15 x 28 cm, à température réglable)
• Un pappareil de contrôle de la température et du niveau d’humidité (hygromètre/thermomètre)
• Presse-étoupes de 12 mm
• Tige filetée M8 et 2 écrous M8
• Sachets déshydratants de 50 g
• Pièces imprimées en 3D (disponibles sur Thingiverse)

Boîte de stockage pour filament 3D chauffée DryBox : étape par étape

Boîte de stockage pour filament 3D : étape 1

La première chose dont vous aurez besoin est une boîte de rangement en plastique d’au moins 11 litres et qui a un couvercle. Vous pouvez probablement en trouver un dans votre quincaillerie locale ou sur Amazon. Il est important que la hauteur de la boîte soit assez grande pour qu’une bobine de filament 3D puisse être installée en position verticale, mais il n’est pas nécessaire que le couvercle soit complètement hermétique.

RichRap suggère également d’utiliser un tapis chauffant pour terrarium comme source de chaleur pour la DryBox. Cette idée lui est venue en se rendant chez E3D, un fabricant britannique d’accessoires d’impression 3D haut de gamme. Lors de sa visite, il a pu remarquer que l’entreprise entreposait ses matériaux composites et en nylon dans une boîte en plastique sur laquelle se trouvait ce type de radiateur.

Boîte de stockage pour filament 3D : étape 2

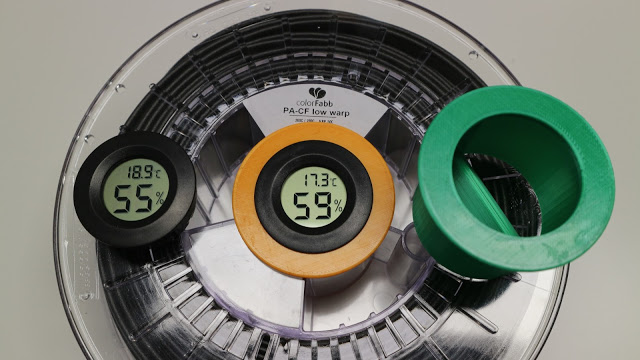

Imprimez en 3D un boîtier, dans lequel viendra se loger le capteur de température et d’humidité. Le tapis chauffant se glisse dans la base, elle aussi imprimée en 3D, et se place sous le filament pour garder l’environnement bien au chaud (un peu comme le chauffage au sol de votre salon !). Vous devrez également imprimer en 3D un support pour la bobine de filament 3D. Tous ces fichiers sont disponibles gratuitement sur Thingiverse ou Youmagine.

Boîte de stockage pour filament 3D : étape 3

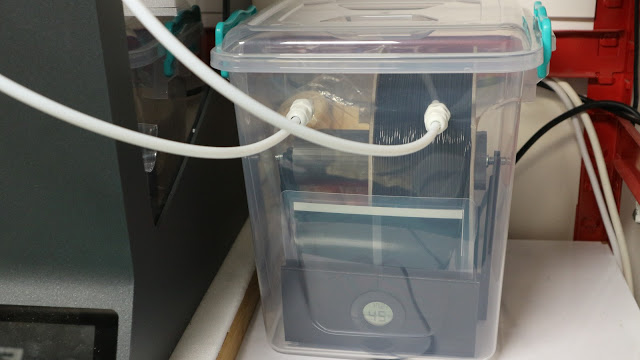

Enfin, deux presse-étoupes sont insérés à l’avant, permettant à deux filaments différents de sortir par les tubes qui les achemineront directement vers l’imprimante 3D. Un autre presse-étoupe est placé à l’arrière pour le câble d’alimentation du tapis chauffant.

Boîte de stockage pour filament 3D : c’est prêt !

Ce projet exige un peu de travail manuel, mais les résultats que RichRap obtient sans se ruiner sont vraiment impressionnants. Bien que des solutions de stockage de filaments comme la Polybox soient facilement disponibles, la DryBox chauffée est plus polyvalente et coûte une fraction du prix. En plus de cela, vous obtiendrez ce sentiment d’accomplissement qui vient avec la réalisation de tout projet DIY, et ça, ça n’a pas de prix.

Pour en savoir plus sur les composants nécessaires, rendez-vous sur le blog de RichRap et jetez un coup d’oeil à la vidéo ci-dessous pour voir l’ensemble du processus d’assemblage.
