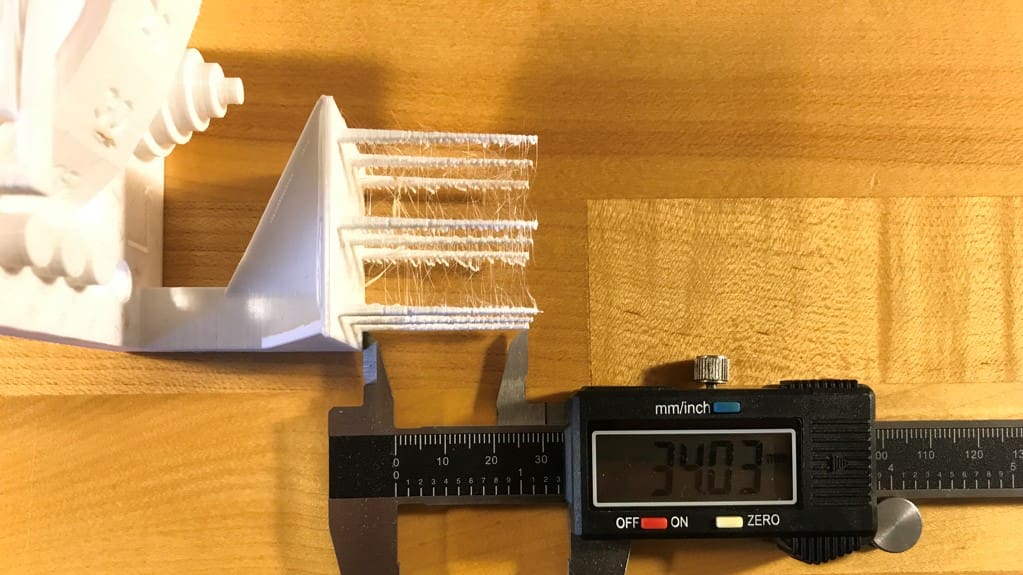

Como o próprio nome indica, este testa contempla todo tipo de elemento: overhangs, bridges (pontes), stringing (“fiapos”), extrusão, temperatura, tensão de correia. Se você quiser testar sua impressora 3D em múltiplas camadas (em todos os sentidos), torture-a com este modelo.

Após a impressão, se ainda houver aspectos que necessitem de atenção, você pode consertá-los com o auxílio de nosso guia completo de resolução de problemas.

• Autoria: majda107
• Popularidade: mais de 230 usuários do Thingiverse publicaram makes desse modelo, incluindo uma variedade de falhas divertidas e sucessos estonteantes. Com sorte, depois de você calibrar sua impressora 3D, a sua impressão será uma a integrar a lista de sucessos.
• Mais informações: Thingiverse

Esse teste com tema de Halloween tem o objetivo de verificar a capacidade da sua máquina de fazer pontes (“bridges”). Se tudo correr bem, você não verá nenhum fio ou pedaço de filamento solto. O modelo consiste em uma fina teia apoiada sobre uma base e uma fofa aranha empoleirada na teia.

A ponte da teia é consideravelmente larga e consiste principalmente de extrusões únicas de filamento de impressão 3D, sendo uma impressão desafiadora e divertida de se tentar. Obviamente, nenhum suporte deve ser usado durante a impressão, e recomenda-se uma altura de camada de 0,2 mm ou menor. O autor recomenda ficar de olho durante a impressão pois são muitas coisas que podem dar errado!

• Autoria: E3D_
• Popularidade: esse modelo possui mais de 19.000 downloads e quase 850 makes compartilhados — algo definitivamente imprimível.
• Mais informações: Printables

Este teste de calibração de oito faces possui um centro oco e dedica cada face a alguns desafios específicos da impressão 3D. Um total de 21 elementos são testados, incluindo espaço negativo (recuo), precisão dimensional, overhangs, warping e spikes (pontas afiadas).

Parece que a precisão dimensional era uma das principais preocupações do autor do teste porque o tamanho e a longitude de cada elemento são indicados na descrição do projeto.

• Autoria: ctrlV
• Popularidade: com mais de 300 makes e cerca de 193.000 downloads, são muitos os usuários que já imprimiram este modelo e aproveitado a sua capacidade de diagnosticar muitos aspectos da qualidade de impressão.
• Mais informações: Thingiverse

A seguir, essa torradeira print-in-place com duas aberturas articuladas e uma alavanca colocará sua impressora à prova! Ela foi projetada para verificar tolerâncias, saliências e aderência à plataforma. Se tudo correr bem, você consegue acionar a alavanca para empurrar a torrada para cima, exatamente como uma torradeira de verdade. Entretanto, se sua impressora não estiver à altura da tarefa, a torrada não conseguirá se mover!

O autor recomenda imprimir com 20% de preenchimento e uma altura de camada de 0,2 mm como ponto de partida. Não é necessário usar brims ou suportes.

• Autoria: Clockspring
• Popularidade: esse modelo possui cerca de 118.000 downloads e mais de 450 makes postados em ambos dos sites.
• Mais informações: Printables, Thingiverse

Este cubo de calibração é um modelo simples, rápido e fácil para testar sua impressora 3D. Seu primeiro objetivo é ajudar você a afinar a precisão dimensional de sua impressora ajustando os passos por mm. Mas você também pode testar a temperatura, extrusão e a vibração.

• Autoria: iDig3Dprinting
• Popularidade: esse cubo já foi impresso mais de 1.300 vezes e há mais de 86 remixes. Talvez sua popularidade se deva ao seu design simples e rápido tempo de impressão, que deve levar menos de 30 minutos.
• Mais informações: Thingiverse

Fique por dentro encontrando o seu quadrado

The Best 3D Printer Calibration Cubes

Cali Cat (o diminutivo para Calibration Cat — “Gato de Calibração”) é um modelo simples e adorável que testa a precisão dimensional de sua impressora 3D, além de overhangs, detalhe, bridging (pontes), extrusão e vibração — tudo em menos de uma hora! Elaborado para realizar a configuração inicial da máquina, este gatinho irá ajudar você a conseguir impressões perfeitas em pouquíssmo tempo.

Conselho profissional: se você imprimir um gato com o dobro do tamanho de outro, o gato pequeno se encaixará perfeitamente no grande.

• Autoria: Dezign
• Popularidade: mais de 630 usuários do Thingiverse postaram makes desse modelo, e há mais de 130 remixes também! Ele já foi impresso em várias máquinas diferentes, utilizando também variados materiais.
• Mais informações: Thingiverse

Para os gateiros de plantão

The Best 3D Printed Cat Toys & Accessories

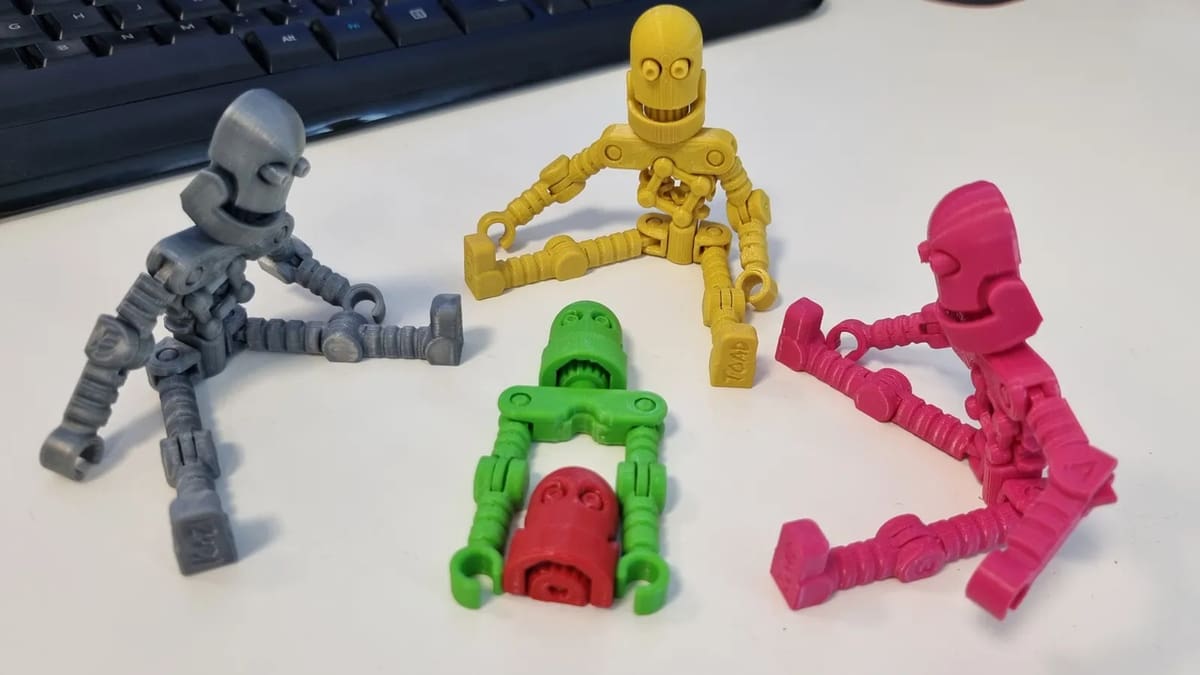

Esse robô articulado print-in-place possui 17 articulações funcionais com diferentes orientações, acoplamentos e tolerâncias. Variando de 0,2 a 0,5 mm, as tolerâncias permitem que você teste as folgas mínimas que sua impressora é capaz de produzir e ao mesmo tempo gerar movimento em todas as juntas.

O autor explica que esse modelo deve ser usado como uma ferramenta para encontrar as melhores configurações para sua impressora. Eles obtiveram sucesso com as seguintes configurações: bico de 0,4 mm, altura da camada de 0,2 mm, filamento PLA, 3 perímetros, 4 camadas inferiores/superiores e 10% de preenchimento. Você só precisa de 20 g de filamento para imprimir um desses simpáticos robôs!

• Autoria: Kazi Toad
• Popularidade: esse lúdico modelo de teste tem mais de 6.200 downloads e 73 makes compartilhados em ambos os sites.
• Mais informações: Cults, Printables

Phil A. Ment é o adorável mascote da MatterHackers, elaborado para ajudar os makers a calibrar as suas impresoras à perfeição. De acordo com a descrição da empresa, o “Phil conta com várias características elaboradas especificamente para colocar sua impressora no ritmo”. Os objetivos tortuosos incluem pequenos detalhes em relevo e a cúpula lisa do capacete do Phil. Outros testes complicados incluem overhangs, bridging (pontes), cilindros, filetes e chanfrados.

A menor e maior impressões registradas contam com, respectivamente, 5 e 1.397 mm de altura. Por isso, escalonar esse teste de impressão não deve ser um problema. Você pode ainda escolher entre várias versões do Phil, incluindo modelos otimizados para resina e até um Phil Papai Noel!

• Autoria: MatterHackers
• Popularidade: foram postados mais de 200 makes no Thingiverse, com muitas pessoas compartilhando seus exércitos de Phil A. Ments.
• Mais informações: MatterHackers, Thingiverse

Tal como o nome indica, este modelo é uma torre de calibração de temperatura inteligente e compacta. Ela testa overhangs, bridges (pontes), stringing e até a capacidade de sua máquina imprimir formatos curvos. E, claro, é também uma ótima forma de calibrar rapidamente a temperatura de sua impressora para um determinado material.

• Autoria: gaaZolee
• Popularidade: 140 usuários do Thingiverse postaram makes desse modelo, que foi usado para calibrar variadas máquinas para diferentes materiais. Há ainda 45 remixes em diferentes alturas e apresentando outras variações.
• Mais informações: Thingiverse

Sinta o calor

Os melhores ajustes de temperatura para PLA (mesa e hotend)

Este cubo de calibração oco é um teste de impressão no formato cúbico de estrutura vazia com base sólida. Em outras palavras, assim como se pode ver na imagem acima, este teste imprime apenas os contornos do cubo, deixando ocos os espaços de suas faces.

De um modo geral, este teste é uma forma rápida e efetiva de testar a retração, o oozing (escorrimento excessivo), bridges (pontes), precisão dimensional e mudança de camadas.

• Autoria: orionwnix
• Popularidade: este teste de impressão conta com 30 makes registrados e 9 remixes no Thingiverse. Os makers compatilharam imagens de impressões bem-sucedidas e também de produções falhadas, o que significa que este teste não é nem tão fácil nem tão difícil.
• Mais informações: Thingiverse

Este modelo open-source, que vem do Kickstarter e da Autodesk, destina-se a oferecer aos makers um teste padronizado para avaliar a performance da impressora 3D. Muitos usuários gostam de exibir suas máquinas imprimindo um modelo 3D complicado.

Mas, quando uma pessoa imprime um 3D Benchy e outra imprime um vaso, é difícil comparar os resultados. Este simples arquivo STL emprega uma variedade de elementos, tal como bridges (pontes), overhangs e detalhes finos, de modo a testar a precisão, a resolução e alinhamento.

• Autoria: Kickstarter em colaboração com a Autodesk.
• Popularidade: é difícil estimar quantas pessoas já imprimiram esse modelo, mas podemos dizer com certeza que aqui na All3DP o utilizamos para nossa avaliação comparativa.
• Mais informações: GitHub

Esse modelo simples e rápido de imprimir serve para ajustar o Z hop da sua impressora, que é basicamente uma configuração do fatiador que evita que seu modelo seja derrubado pela cabeça de impressão durante o processo. Além disso, o ajuste fino do Z hop deve ajudá-lo a ter impressões mais lisas, pois isso dá ao bico alguma folga.

O autor observa que, embora esse modelo pareça bastante simples, ele é difícil de se imprimir. Você pode imprimi-lo com ou sem um brim para testar a aderência à plataforma.

• Autoria: lostintech
• Popularidade: esse modelo de teste possui mais de 40 makes compartilhados. Muitos makers conseguiram imprimi-lo sem problemas.
• Mais informações: Printables

A torre PolyPearl é um ótimo modelo para testar bridging (pontes), overhangs, stringing e muito mais. Esse modelo, descrito como uma torre de tortura em espiral, certamente ajudará você a calibrar os ajustes ideais para a sua impressora ou filamento.

• Autoria: Polymaker_3D
• Popularidade: mais de 85 usuários do Thingiverse já calibraram suas impressoras 3D com esta torre de torura prática, fácil e bonita.
• Mais informações: Thingiverse

A seguinte impressão de calibração consiste em vários cubos de 5 mm organizados em um padrão de escadaria, subindo lateralmente formando uma figura de um quarto de pirâmide. Se esse projeto contasse com apenas cubos de 5 mm, não se estaria testando muita coisa, é fato. Por essa razão, o modelo conta com espaços negativos para servir a testes de bridging (pontes).

De acordo com o designer, este modelo de calibração permite que você teste a precisão dimensional de sua impressora 3D, além de capacidades de bridging, configurações de resfriamento e os E-steps.

• Autoria: MCroucher
• Popularidade: este cubo de teste de 5 mm conta com aproximadamente 230 makes registrados no Thingiverse, com 9 remixes e mais de 135.000 downloads. As imagens compartilhadas até o momento destacam mais os sucessos nas impressões. Por isso, conseguir uma impressão perto da perfeição com este modelo deve ser algo possível.
• Mais informações: Thingiverse

Tolerâncias são um aspecto crítico em impressões 3D funcionais. O ajuste delas pode ser complicado e demorado. Segundo comentários de usuários, esse teste de tolerância de folga é pequeno e rápido de se imprimir. Dessa forma, você deve economizar seu tempo.

O modelo tem seis diferentes tolerâncias de folga, começando com 0,1 mm e aumentando até 0,35 mm. Ele consiste em uma estrutura principal com peças destacadas ao seu redor. O objetivo é verificar se as peças destacadas se movem após impressas. Se elas estiverem presas, você deve ajustar sua impressora, os parâmetros de impressão, ou seus materiais para melhorar as tolerâncias até um nível… tolerável.

Você pode conferir os parâmetros utilizados por outros makers nos comentários e compará-los com seus próprios valores.

• Autoria: 3DMakerNoob
• Popularidade: esse modelo tem cerca de 35.000 downloads e 640 makes postados.
• Mais informações: Printables

O nivelamento de mesa é frequentemente a parte mais complicada da calibração da impressora 3D. Então este modelo está aqui para ajudar! Ele auxilia você a observar como aprimorar a primeira camada de modo a produzir impressões melhores.

• Autoria: pgreenland
• Popularidade: 15 usuários do Thingiverse já nivelaram suas mesas de impressão com este útil teste de impressão, mas você pode encontrar ainda mais de 270 remixes.
• Mais informações: Thingiverse

No nível certo

3D Printer Bed Leveling: Easy Step-by-Step Guide

Por fim, este teste põe em relevo os efeitos de escadaria nas impressões baseando-se no ângulo de inclinação. O efeito de escadaria consiste no surgimento de pequenos degraus em vez de curvas suaves, um resultado quase inevitável na produção de uma peça em camadas.

Este projeto inclui nove diferentes arranjos de ângulos (em cada um, dois ângulos se combinam para somar 90º), começando com 5º e 85º, permitindo que você visualize que ângulo funciona melhor para minimizar e efeito de escadaria nas impressões com inclinação.

Uma vez encontrado o ângulo correto, você poderá orientar mais adequadamente os modelos curvos, de modo que a curva se encontre no ângulo determinado e assim a inclinação pareça mais uniforme e natural. Alternativamente, você pode imprimir alguns desses modelos de calibração em diferentes alturas de camada e usar aquela que tiver melhor resultado.

• Autoria: Devstroyer
• Popularidade: a impressão de teste de ângulo de inclinação conta com mais de 28.500 visualizações e 2.600 downloads no Cults. Embora não haja mpressões da comunidade, o designer postou várias imagens de ótimas impressões, portanto, imprimir este modelo de calibração deve ser fácil.
• Mais informações: Cults

Por onde subir?

3D Print Orientation: What to Consider for Optimal Results

A revista de tecnologia Make elaborou a sua própria gama de impressões de teste para impressoras 3D. No todo há sete testes de calibração diferentes, cobrindo muitos desafios de impressão, incluindo bridging (pontes), ressonância nos eixos X, Y e Z, detalhes finos, precisão dimensional, ângulos de overhangs, entre outros.

• Autoria: Make
• Popularidade: mais de 70 usuários compartilharam makes desse projeto de teste de impressão e, além disso, há 7 remixes desses modelos no Thingiverse. Com base nas imagens dos Makes, parece que muitos usuários fizeram bastante uso da prova de bridgings para turbinar as suas máquinas.
• Mais informações: Thingiverse

Esse adorável modelo não foi criado para testar precisão e tolerâncias. O objetivo aqui é verificar parâmetros nas impressões não-técnicas que devem apenas parecer bonitas. Para isso, o Cali-Dragon permite que você teste a suavidade da superfície (a consistência das camadas), problemas de stringing, pequenos perímetros, overhangs, problemas de ghosting e detalhes. Esse modelo é tão bonito que serve também como teste de materiais para verificação de cor e da qualidade de um novo rolo de filamento.

O criador do modelo afirma que ele pode ser impresso sem nenhum preenchimento, e outros parâmetros de impressão (como a altura de camada e a quantidade de perímetros) podem ser definidos de forma a testar padrões específicos de sua impressora. Uma sugestão é começar com uma altura de camada de 0,2 mm e três perímetros, e depois ir ajustando de acordo com suas necessidades.

• Autoria: McGybeer
• Popularidade: são mais de 1.600 makes postados desse modelo ao combinar todos os sites diferentes.
• Mais informações: Cults, MyMiniFactory, Printables, Thingiverse
